FUNKTSIOONID
Lühiülevaade:
Korpus: roostevaba teras 304/316/17-4PH
Lukustustihvt: roostevaba teras
Käepideme tüüp: nupu käepide
Suurus: M5 M6 M8 M10 M12 M16 või tolli suurused
Palli kogus: 1/2 / 3/4

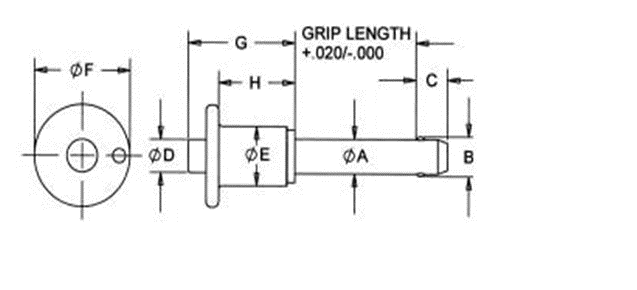

Spetsifikatsioon
| MUDEL | MATERJAL | ||||||||||||
| Keha | Nupp | Nupp | kevad | Pall | ring | ||||||||
| Y101B | Roostevaba teras | Roostevaba teras/alumiinium | Alumiinium/messing/roostevaba teras | Roostevaba teras | Roostevaba teras | Roostevaba teras | |||||||
 | |||||||||||||
| A-0.08-0.04 | min | max | Käepideme pikkus+0.5 | B | C | F | G | ||||||
| 5 | 4.92 | 4.96 | 10 15 20 25 30 3540 45 50 55 60 6570 75 80 85 90 95100 | 5.54 | 6 | 20 | 15 | ||||||
| 6 | 5.92 | 5.96 | 6.99 | 7 | 20 | 15 | |||||||
| 8 | 7.92 | 7.96 | 9.42 | 8 | 20 | 15 | |||||||
| 10 | 9.92 | 9.96 | 11.86 | 8 | 28 | 19 | |||||||
| 12 | 11.92 | 11.96 | 14.45 | 8 | 34 | 25 | |||||||
| 16 | 15.92 | 15.96 | 19 | 15 | 44 | 25 | |||||||
| 20 | 19.92 | 19.96 | 24.08 | 17 | 44 | 27 | |||||||
| 25 | 24.92 | 24.96 | 30.94 | 22 | 53 | 37.2 | |||||||
Kirjeldus
Kiirvabastusnõel materjal võib olla roostevaba teras 304, roostevaba teras 316, 17-4Ph roostevaba teras, legeerteras,
Kiirvabastustihvt, mida nimetatakse ka kuullukustustihvtiks, kuuli lukustustihvtiks, iselukustuvaks tihvtiks,
Kui vajame positiivset peatamist, kasutame kiirkinnitustihvti. Tihvti sees on vedru, nupule vajutades saab tihvtid kiirelt vabastada ja libiseda komponentides olevatesse aukudesse. Seejärel vabastame nupu, tihvti otsas olevad kuulid lukustuvad ja kinnitavad komponendid. Tihvti otsas on tavaliselt 2-3 palli.
Õige kiirkinnitustihvti valimiseks on vaja läbimõõtu ja käepideme pikkust. Kasutatavates komponentides olev auk määrab tihvti läbimõõdu, käepideme pikkus, mida nimetatakse ka kasutatavaks pikkuseks, on pikkus käepideme põhja ja kuulide ülaosa vahel.
Wuxi Sunnyl on suur valik kiirkinnitustihvte, mõned neist on loetletud allpool:
Nupu käepide, rõngaskäepide, T-käepide, L-käepide, merestiil, vastupidav, süvistatud nupu käepide, merehaakeseadise kiirkinnitustihvt, rõngaskäepide merekäepideme tihvt
Lisaks kiirkinnitusnõelale pakub wxsunny ka järgmisi tihvte
Indekseerimiskolvid
Traadi lukustustihvt
Haaketihvt
Lynch pin
Kevadine tihvt
Silindriline tihvt
