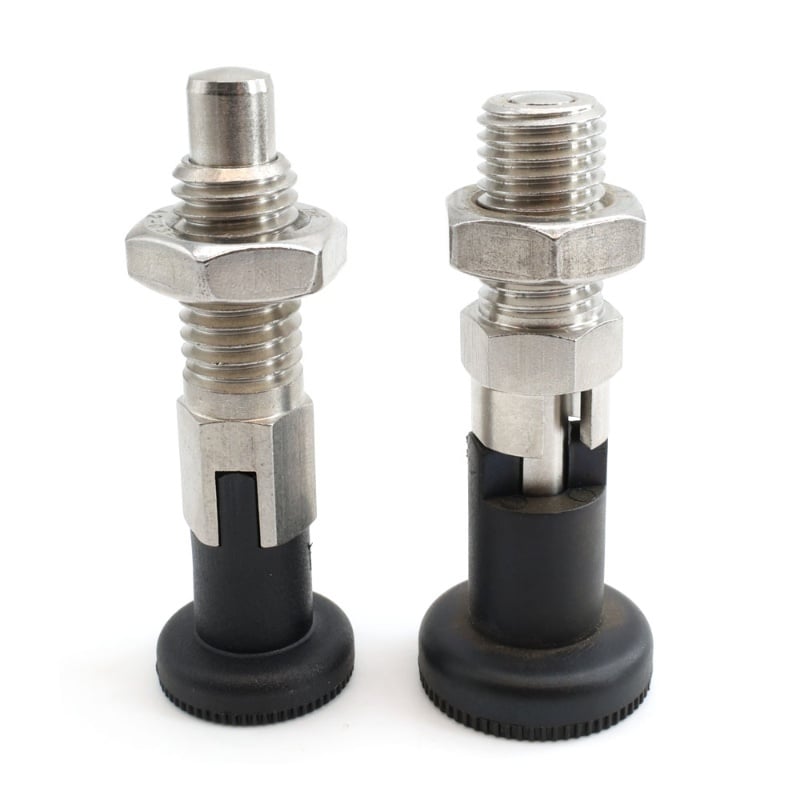

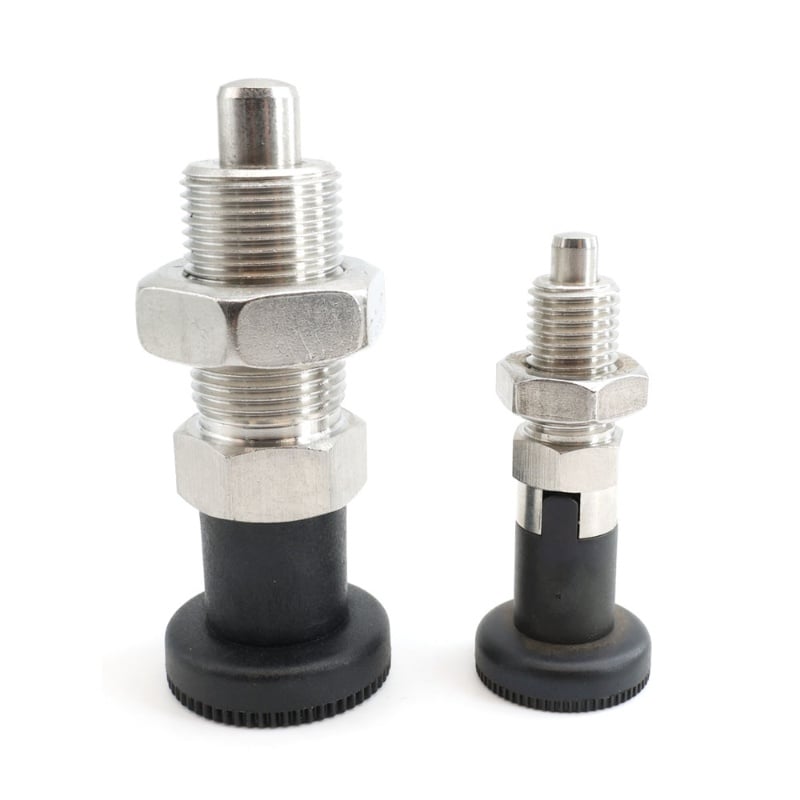

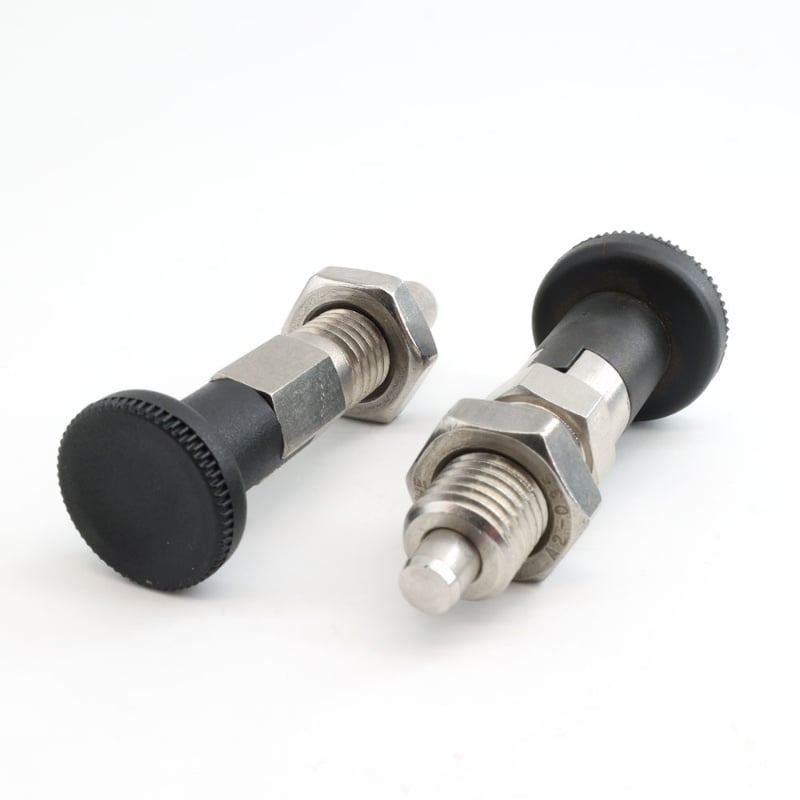

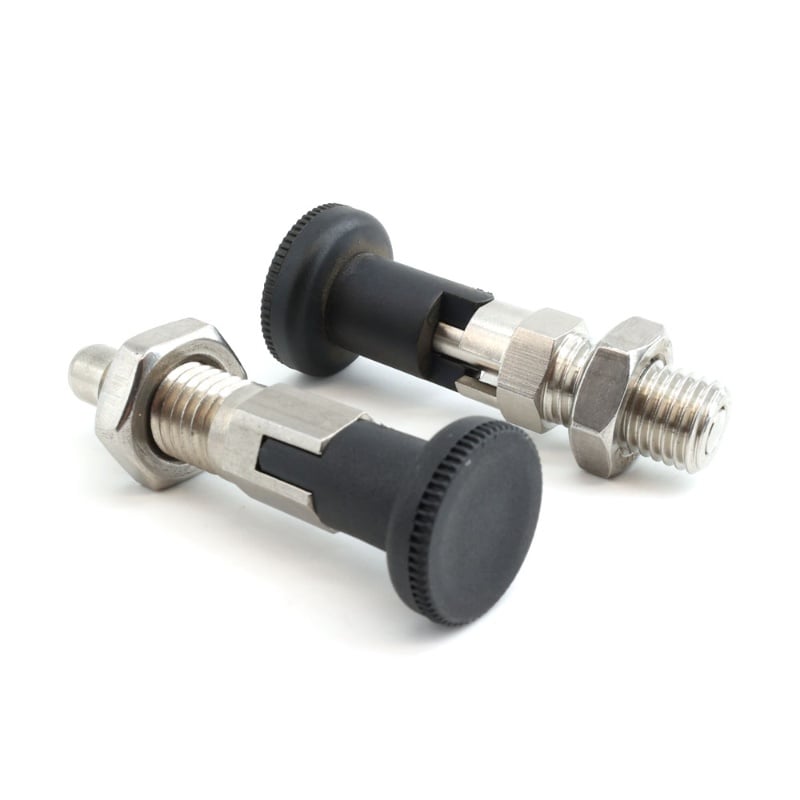

GN717 Luku väljavõtmise plünžerid kuueküljega ymbrikuga

GN717 Luku väljavõtmise plünžerid kuueküljega ymbrikuga

  • Omadused
  • Spetsifikatsioon
  • Kirjeldus
  • Kiire üksikasjad
  • Päring
  • Seotud tooted

Omadused

Kiire ülevaade:

Koos: Roosteeta Steel või must Steel

Lukupin: Roostevaba teras või karstetearas

Nupp: Kõrgresistentseline polyamidepõhine (PA) tehnikapolümeer, must värv, matiline lõpp.

Lukuvint: Roostevaba teras 304 DIN439 järgi või ASMB 18.2.2 järgi

Suurus: M8 M10 M12 M16

Tüüp: Rahutamispoositiiv või Lukustuspoositiiv


Spetsifikatsioon

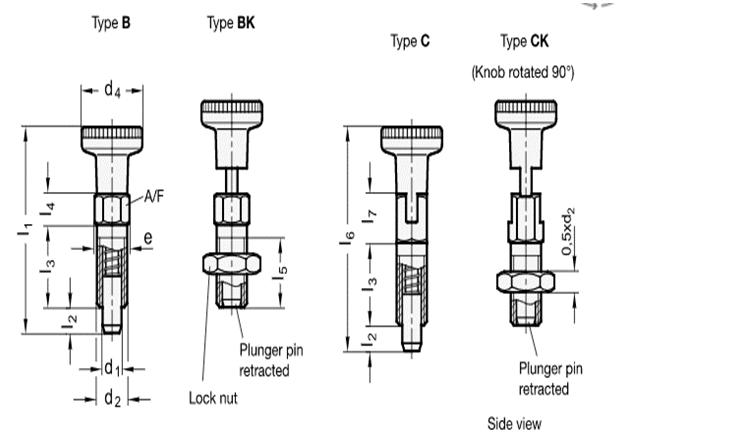

Mudel d2Vürts d1Pin -0.002Bore +0.001/+0.003 d4 e l1 l2 l3 l4 l5min. l6 l7 A/F
GN717 M 6 3 12 6.9 30 3.5 12 4.5 10 32.5 7 6
M 6 x 0,75 3 12 6.9 30 3.5 12 4.5 10 32.5 7 6
M 6 4 12 6.9 30.5 4 12 4.5 10 33 7 6
M 8 x 1 4 16 9.2 39.5 4.5 16 6 13.5 43 9.5 8
M 8 5 16 9.2 40 5 16 6 13.5 43.5 9.5 8
M 8 x 1 5 16 9.2 40 5 16 6 13.5 43.5 9.5 8
M 10 x 1 5 18 11.5 42.5 5 16 6 13.5 46 9.5 10
M 10 6 18 11.5 49 6 20 7.5 17 52 10.5 10
M 12 x 1,5 6 21 13.8 52 6 20 7.5 16.5 55 10.5 12
M 12 8 21 13.8 59 8 24 9 20.5 63.5 13.5 12
M 12 x 1,5 8 21 13.8 59 8 24 9 20.5 63.5 13.5 12
M 16 x 1,5 8 25 19.6 63.5 8 24 9 20.5 68 13.5 17
M 16 x 1,5 10 25 19.6 67.5 10 26 9 22.5 72.5 14 17

Kirjeldus

Indeksiplunger on liik lukustamise seadmega. See koosneb käepeast, skruuvaristusega kujust, sisesel pinna ja kevadist, indeksiplunger on vajalik, kui käepea tõstatakse üles, siis pind läheb tagasi kuju sisse ja fikseeritud võib taas positsioneerida. Kui käepea vabastatakse, siis pind pikeneb ja siseneb positsiooni ning lukustab fikseerimist.

Enamus indeksiplungerid Wuxi Sunny lähedal on kahte tüüpi: üks on plunger, millega saab käepead pöörata 90°, et hoida pinda tagasi ja see ei lähene edasi positsioonile. See lukustatud plunger kasutatakse suure panusega rakendustes. Teine tüüp plunger on mittelukustatud plunger, seda tüüpi plungerit kasutatakse siis, kui plungerit ei pea olema tagasi hoidma. Seda kasutatakse tavaliselt tööstuses positsioneerimiseks või hoidmiseks.

Wxsunny pakub mitmeid tüüpi indeksiplüsse, mille lõpp on kaeg või kerajaline.

Indeksiplüss on valmistatud karbida Steelest, roosteeta Steelest,

Roosteeta Steelest valmistatud indeksiplüss sobib väliskasutamiseks, sest see on hea rustikindlus, samas kui karbidast Steelest valmistatud plüss võib tervetena kannatada suuremat jõudu.

Wuxi Sunny's poolt on saadaval erinevaid kujuindeksiplüsse, meil on T-käsi, L-käsi, vabastusring, ribaknöbli, pikem või lühem indekseerimine.

Diametrite vahemik on M6-M16 (pinna diameeter 3mm-12mm), meil on tavalised mudelid laokas ja saate tellida kohandatud varianti oma nõuete järgi.

Peale indeksiplüsse pakub Wxsunny ka järgmisi pinne

Kiiresti vabastav pin

Võrkspriit

Kotipinna

Lynchpin

Kevadepin

Silinderpin
