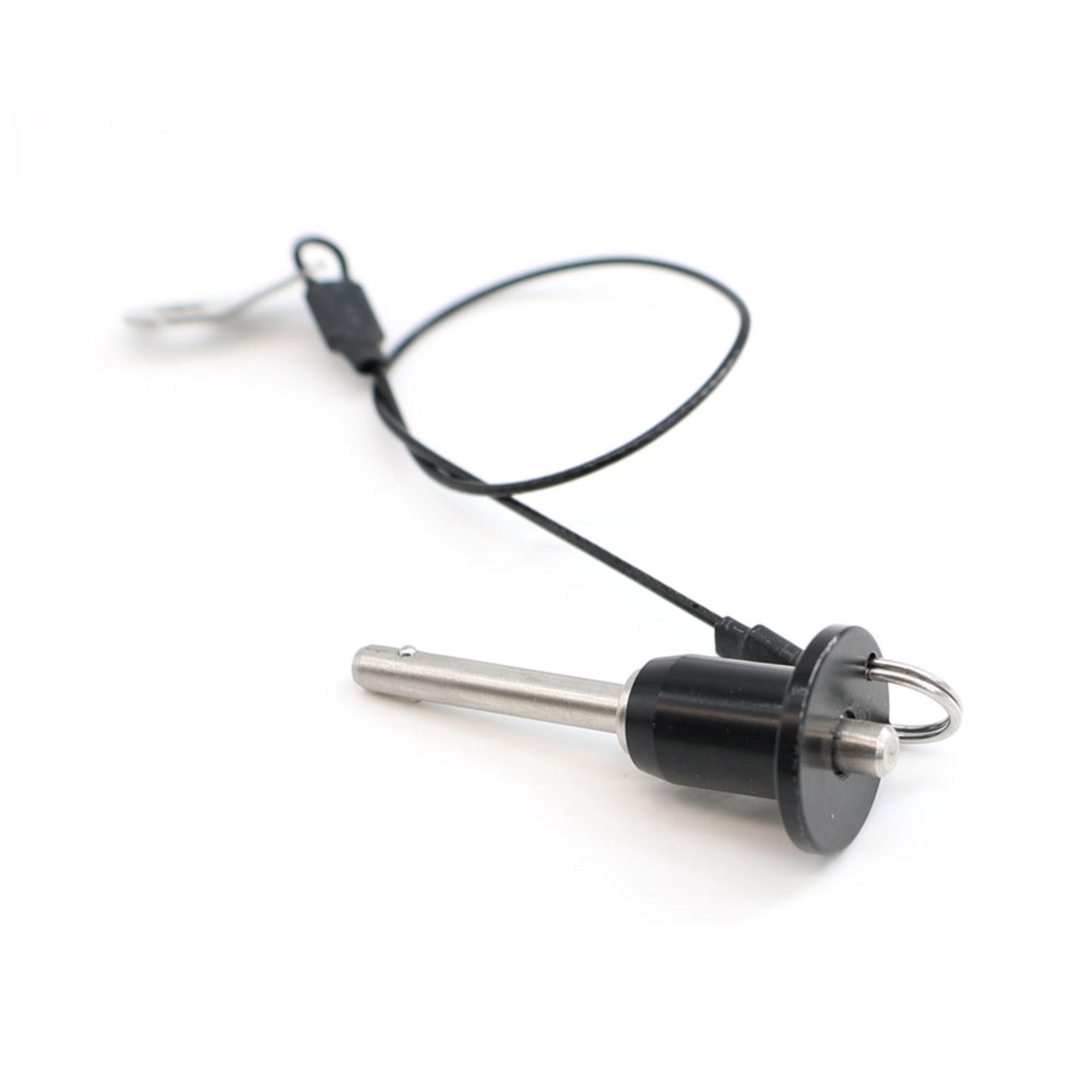

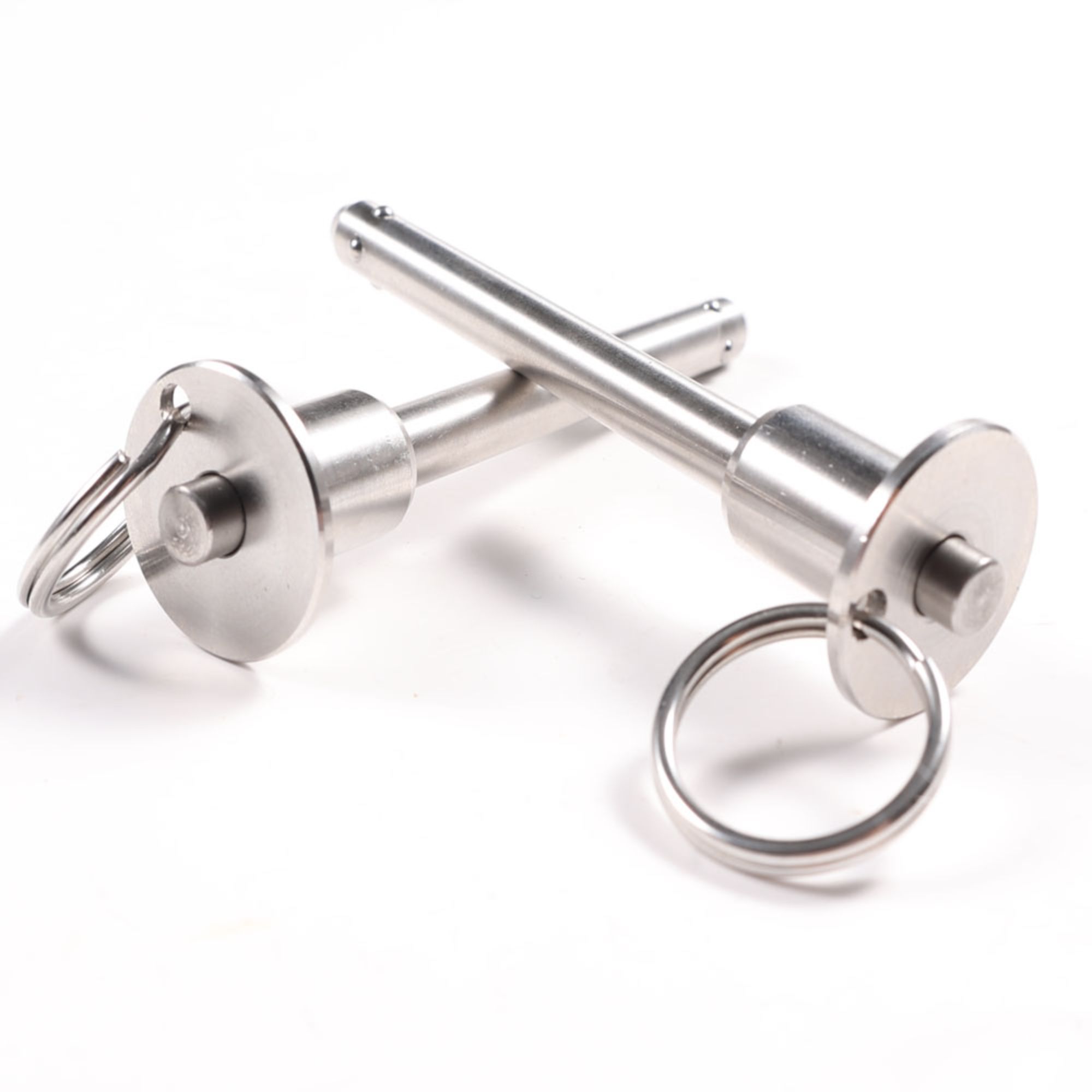

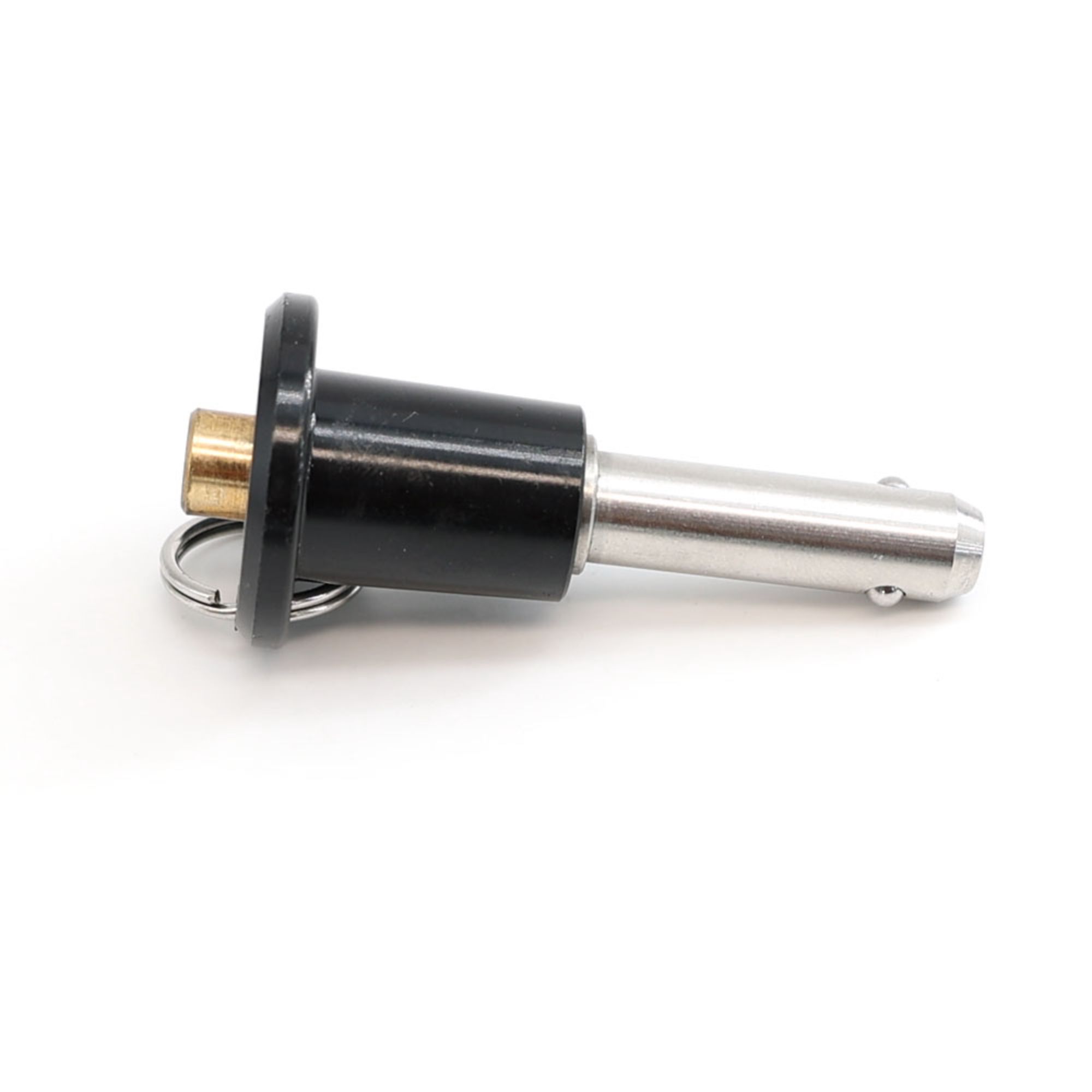

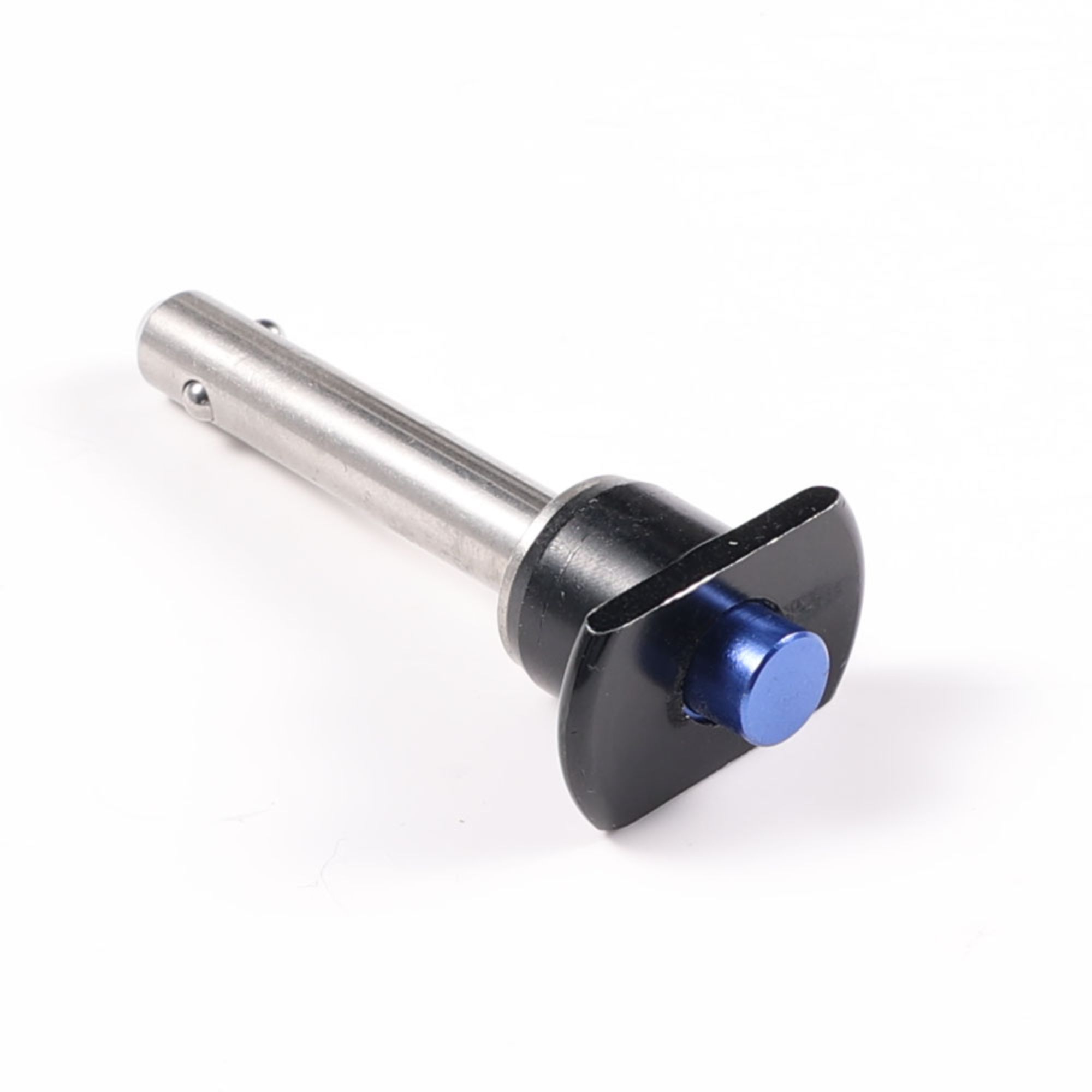

Clavo de liberación rápida con mango de botón empujador de acero inoxidable y bloqueo esférico
- Características
- Especificación
- Descripción
- Detalles Rápidos
- Video
- Consulta
- Productos relacionados
Características
Detalles rápidos:
Cuerpo: Acero inoxidable 304/316/17-4PH
Perno de bloqueo: Acero inoxidable
Botón: Botón de empuje
Tamaño: M5 M6 M8 M10 M12 M16 o tamaños en pulgadas
Cantidad de bolas: 1/2 /3/4 piezas
Especificación
| Clavija de cierre rápido con cabeza de taza de acero inoxidable | |||||||||||||
| Modelo | Material | ||||||||||||
| Carrocería | El número de identificación | Manivela | Primavera | El balón | El anillo | ||||||||
| Y106C | Acero inoxidable/Sus440 | Acero inoxidable | Aluminio/Nylon | Acero inoxidable | Acero inoxidable | Acero inoxidable | |||||||

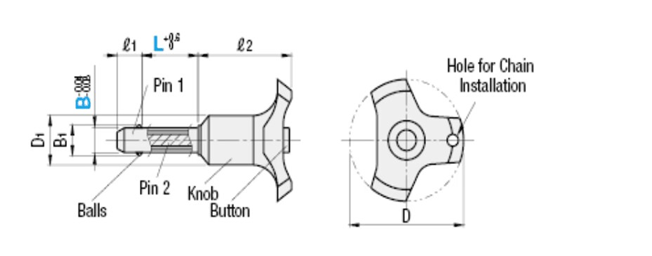

| B | B Min | B max | L(opción) | D | D1 | B1 | l1 | el 2 | Tamaño del agujero | Carga de corte (k N) | Peso (G) | ||
| 5 | 4.92 | 4.96 | 10 1520 25 30 | 38 | 16 | 5.5 | 6 | 31.5 | 5+0.070 | 24 | 30~32 | ||
| 6 | 5.92 | 5.96 | 10 1520 25 30 40 50 | 7 | 7 | 6+0.070 | 35 | 31~39 | |||||
| 8 | 7.92 | 7.96 | 20 2530 40 50 | 9.5 | 8 | 8+0.090 | 63 | 38~47 | |||||
| 10 | 9.92 | 9.96 | 25 3040 50 60 | 43 | 23 | 12 | 9 | 36 | 10+0.090 | 100 | 76~97 | ||
| 12 | 11.92 | 11.96 | 40 5060 80 | 14.5 | 10 | 12+0.110 | 144 | 100~135 | |||||
| 16 | 15.92 | 15.96 | 60 80100 | 19 | 14 | 16+0.110 | 257 | 171~232 | |||||
Descripción
Clavija de Liberación Rápida el material puede ser acero inoxidable 304, acero inoxidable 316, acero inoxidable 17-4Ph, Acero Aleado,
Perno de desenganche rápido, también llamado perno de bloqueo de bola, perno de bloqueo de bola, perno de bloqueo automático,
Usamos un perno de desenganche rápido cuando necesitamos una parada positiva. Hay un resorte dentro del perno, cuando presionamos el botón, los pernos se pueden liberar rápidamente y deslizarse en los agujeros de los componentes. Luego soltamos el botón, las bolas en el extremo del perno se bloquearán y asegurarán los componentes. Normalmente hay de 2 a 3 bolas en el extremo del perno.
Para elegir un pasador de liberación rápida adecuado, se necesita el diámetro y la longitud de agarre. El agujero en los componentes utilizados determina el diámetro del pasador, mientras que la longitud de agarre, también llamada longitud usable, es la longitud entre el fondo del mango y la parte superior de las bolas.

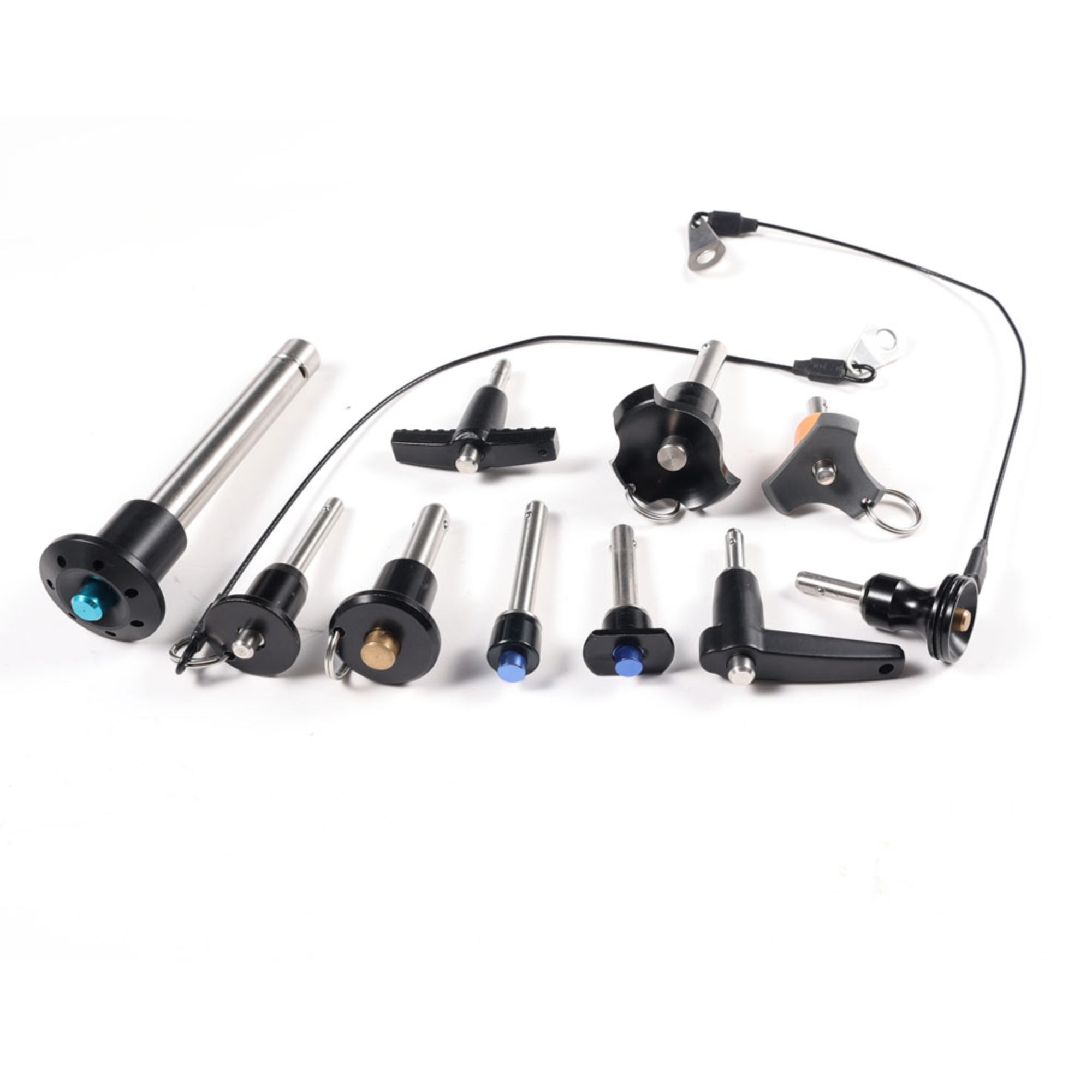

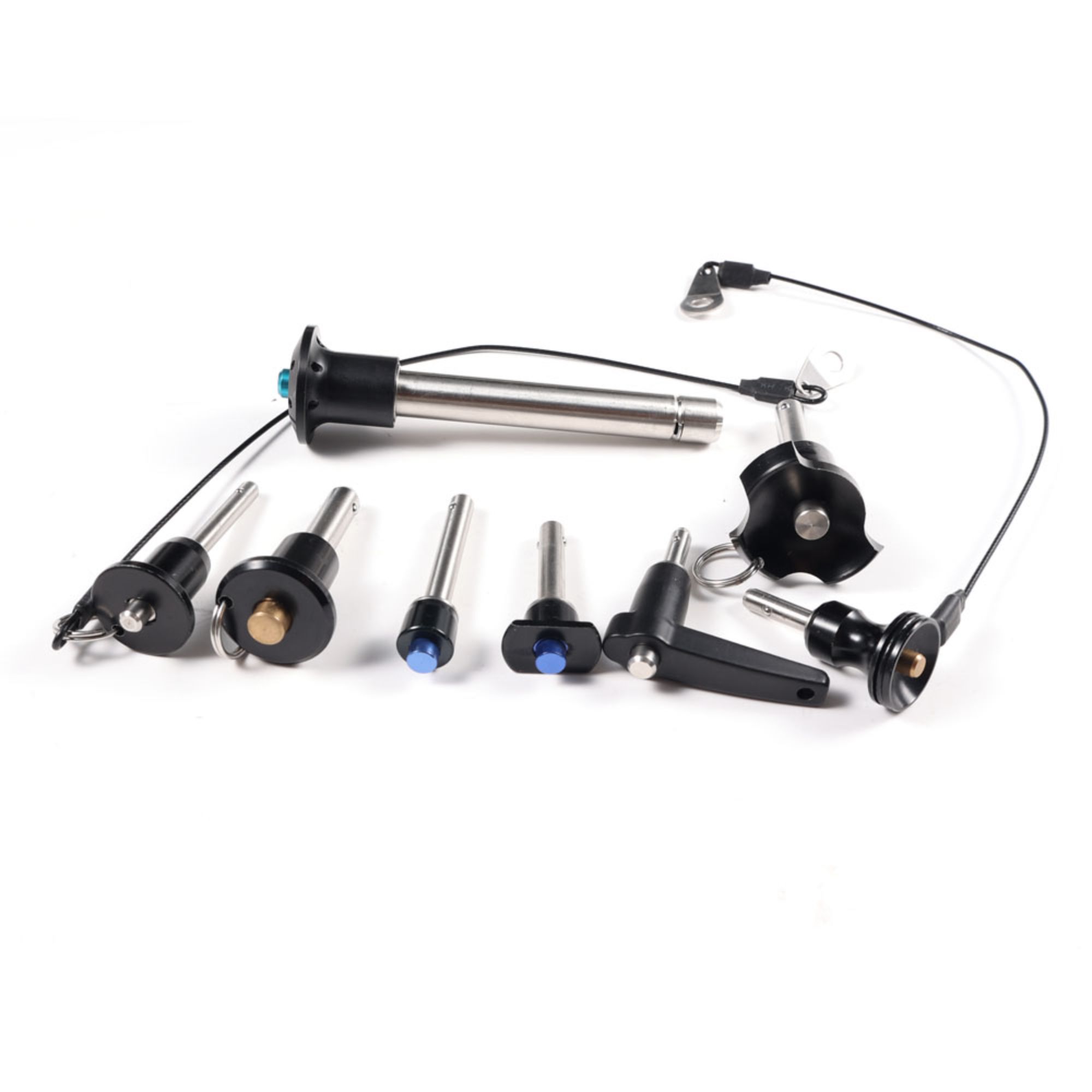

Wuxi Sunny tiene una gran variedad de pasadores de liberación rápida, enumeramos algunos a continuación:

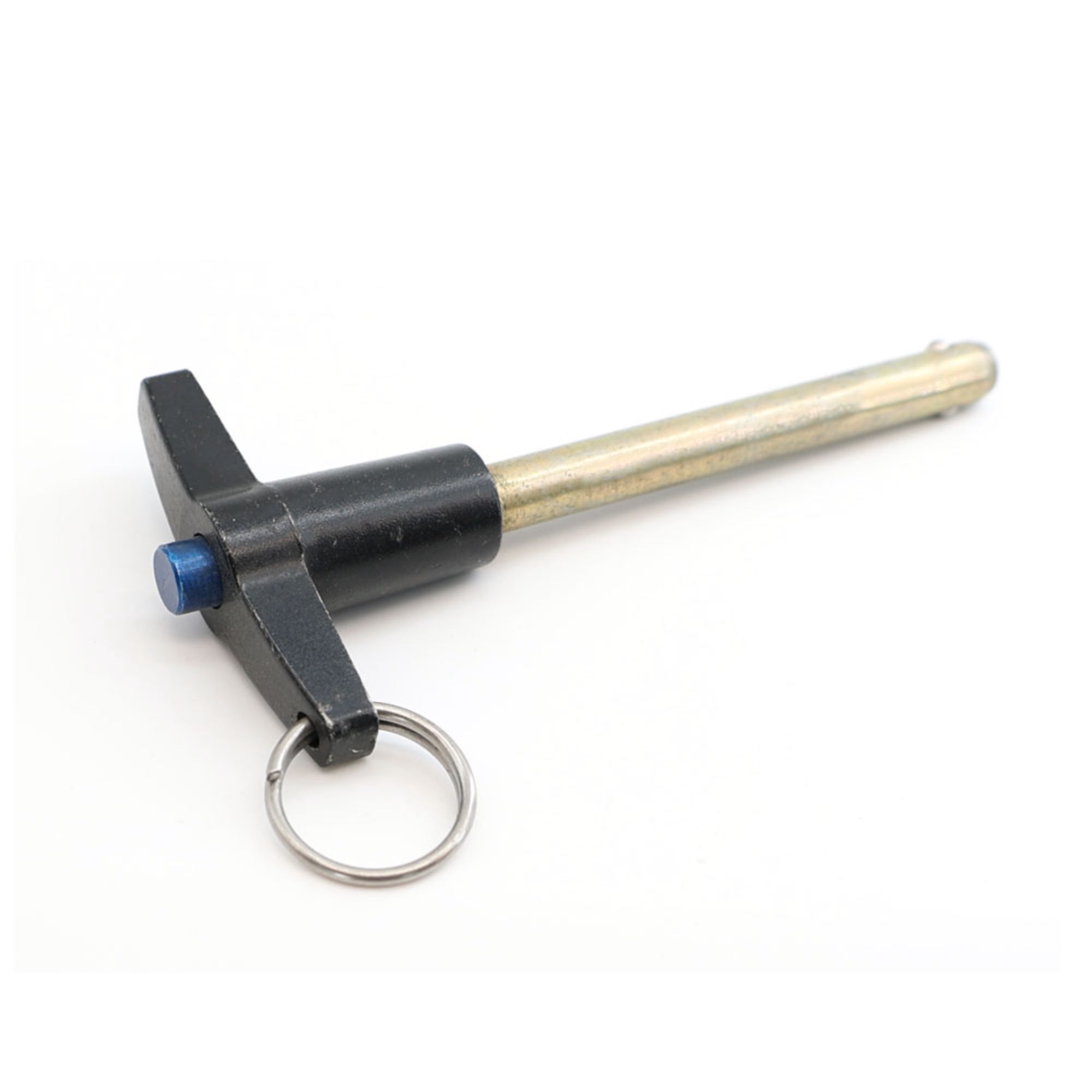

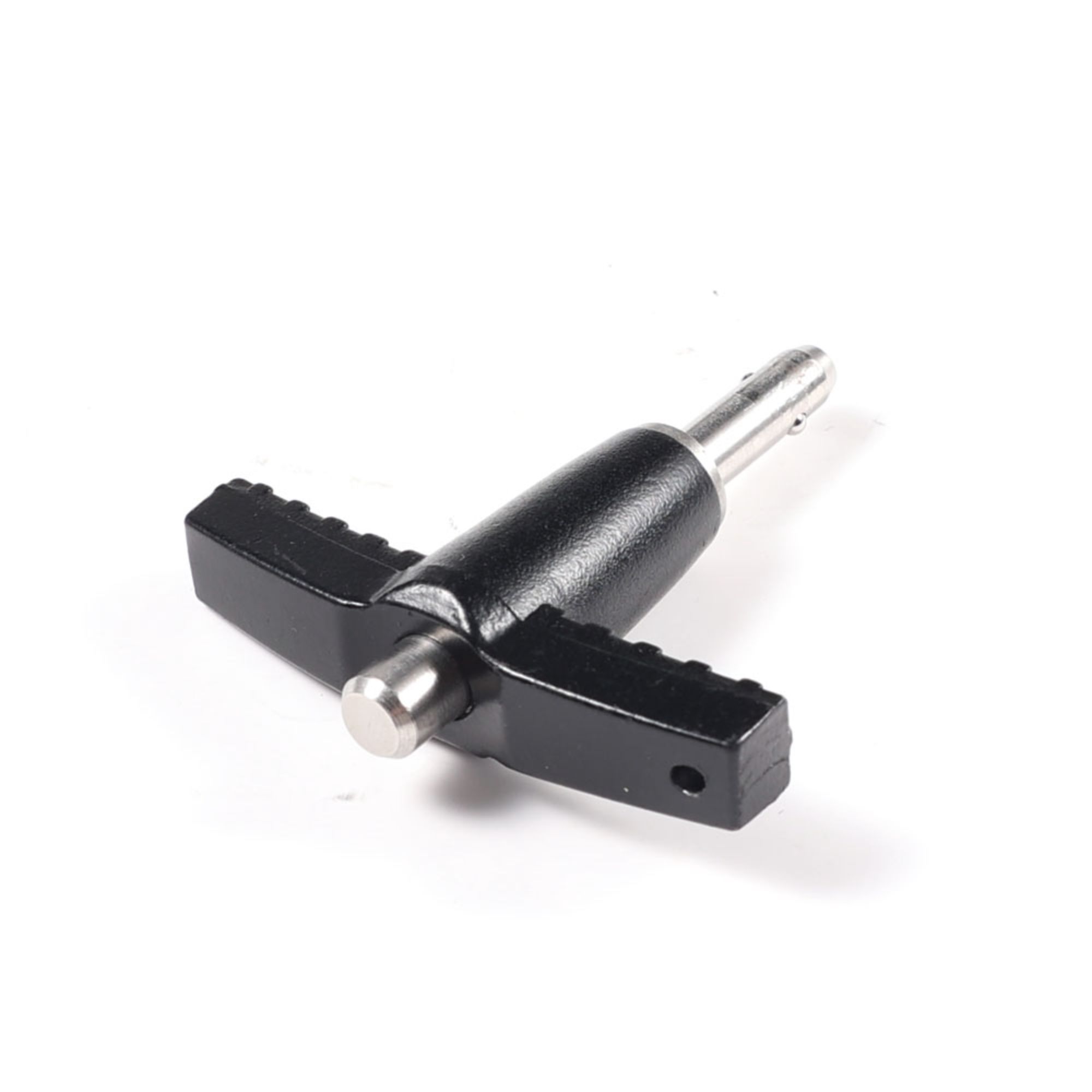

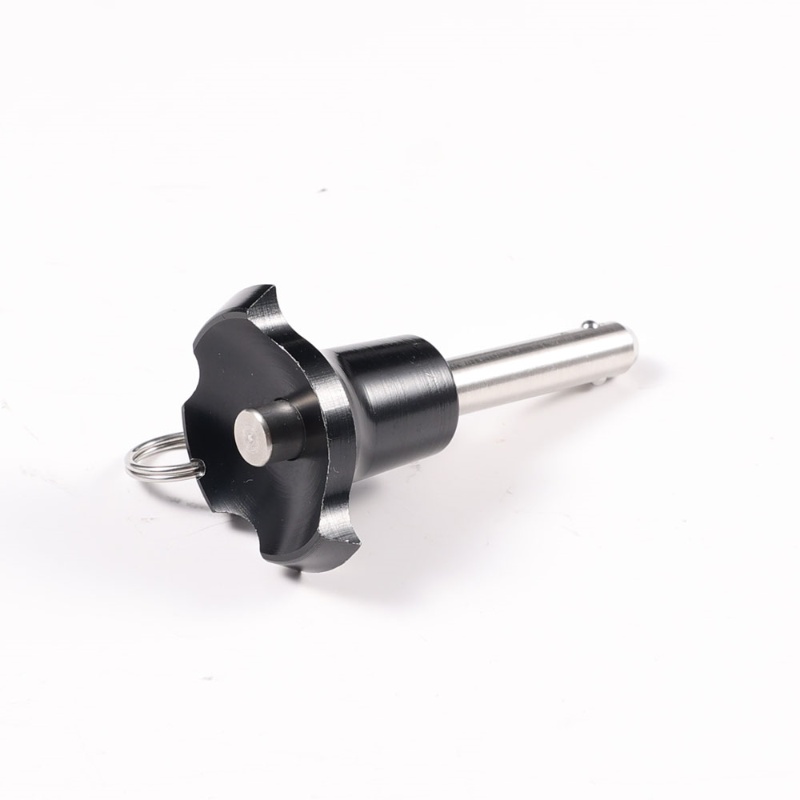

Mango de botón, Mango de anillo, Mango en T, Mango en L, Estilo marino, Uso pesado, Recessed

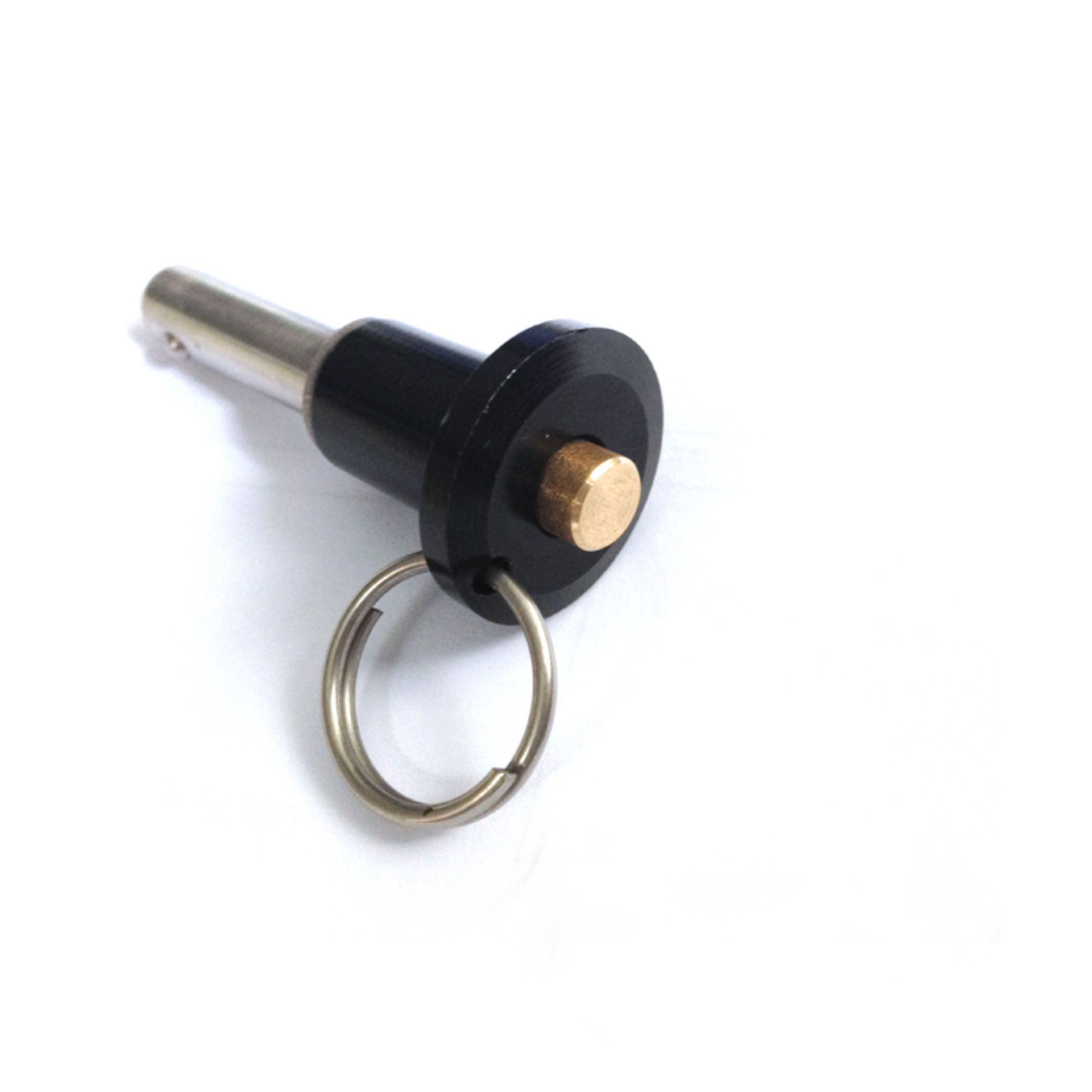

Mango de botón, Pasador de liberación rápida de enganche marino, Pasador de mango de anillo con mango marino
Además del pasador de liberación rápida, wxsunny también ofrece los siguientes pasadores
Mandrinos Indexables
Pin de bloqueo de alambre
Pinza de enganche
Clavija Lynch
Pin de Resorte
Pasador cilíndrico
