Caracteristicas
Detalles rápidos:
Material disponible:
Acero inoxidable SUS304 /316 con fuerte resistencia a la corrosión
Acero al carbono endurecido con acabado galvanizado
Acero de aleación de alta resistencia a la tracción
Estándar:
ASME B 18.8.2 DIN6325
Dureza:
Dureza del núcleo de RC47-58, dureza mínima de la caja de RC60
Tipos: pasadores extraíbles
Rango de tamaño: M2~M16
Especificiación
| d | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| L1 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | 2.5 | 2.5 | 3.0 | 4.0 |
| r≈ | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 16 | 20 |
| Z1 | 0.45 | 0.6 | 0.75 | 0.8 | 1.2 | 1.5 | 1.8 | 2.0 | 2.5 | 3.0 |
| Z2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.0 | 1.3 | 1.7 | 2 |
| Rango de longitudesL | ＞ 3 ~ 6 | ＞ 6 ~ 10 | ＞ 10 ~ 18 | ＞ 18 ~ 30 | ＞ 30 ~ 50 | ＞ 50 ~ 80 | ＞ 80 ~ 120 | ＞ 120 ~ 180 | ||
| Tolerancia | ± 0.15 | ± 0.18 | ± 0.22 | ± 0.26 | ± 0.31 | ± 0.37 | ± 0.44 | ± 0.50 | ||
Descripción

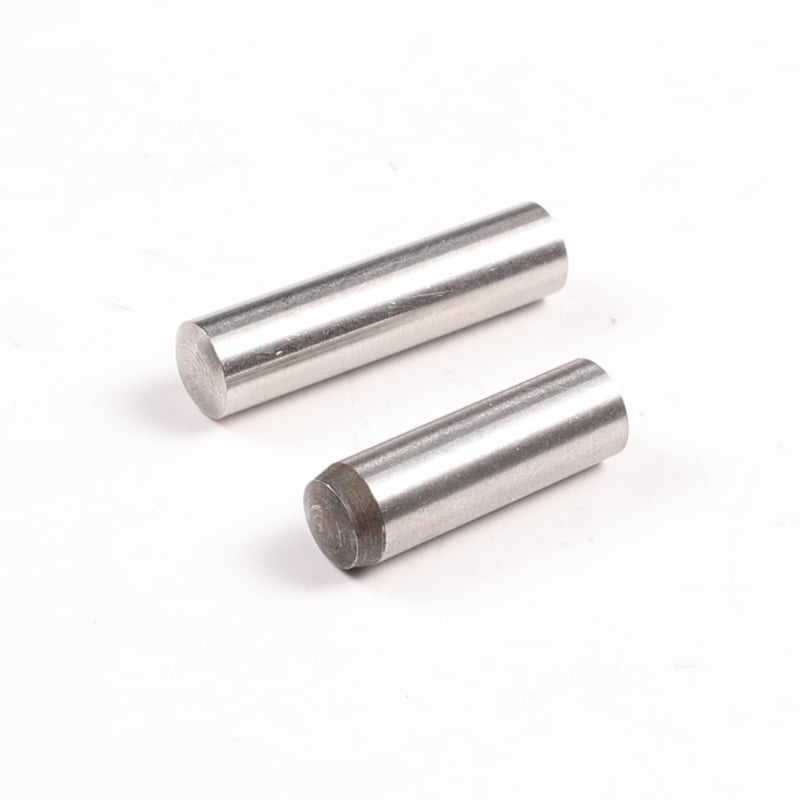

Los pasadores son sujetadores cilíndricos que se utilizan para unir dos o más piezas de trabajo en maquinaria, automóviles, equipos aeroespaciales y médicos.
Wuxi Sunny proporciona pasadores en materiales como acero, acero aleado y acero inoxidable y ofrece una amplia selección de tamaños, incluido el estándar para tamaños imperial (ASME B18.8.2) y métrico (DIN).
Los tipos de pasadores pueden ser pasadores estándar, pasadores ranurados, pasadores de ventilación planos o pasadores extraíbles (con rosca interna).
Los pasadores Din6325 son pasadores paralelos con un extremo cónico y rectificados a un diámetro preciso.
El pasador de ventilación plano extraíble cumple con la norma DIN7979D, generalmente está hecho de acero aleado, tiene un lado plano por donde sale el gas o líquido y un orificio roscado interno para extracción.
Además de los pasadores, Wuxi sunny ofrece una amplia variedad de pasadores, que enumeramos a continuación:
Pasador de bloqueo de alambre
Pasador de horquilla
Pasador de enganche
alfiler
El pasador de resorte
Perno cilíndrico
