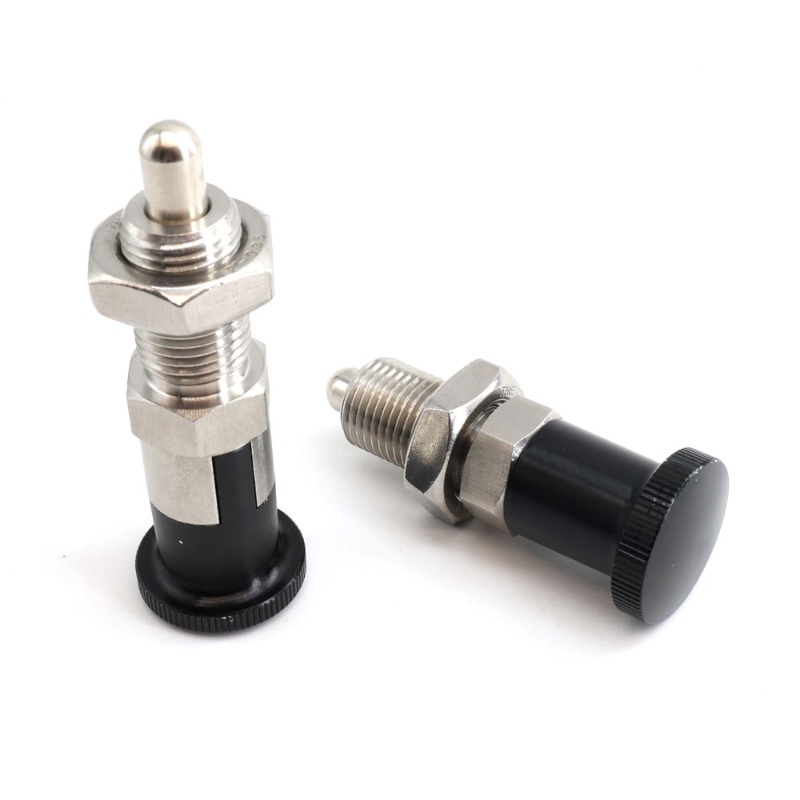

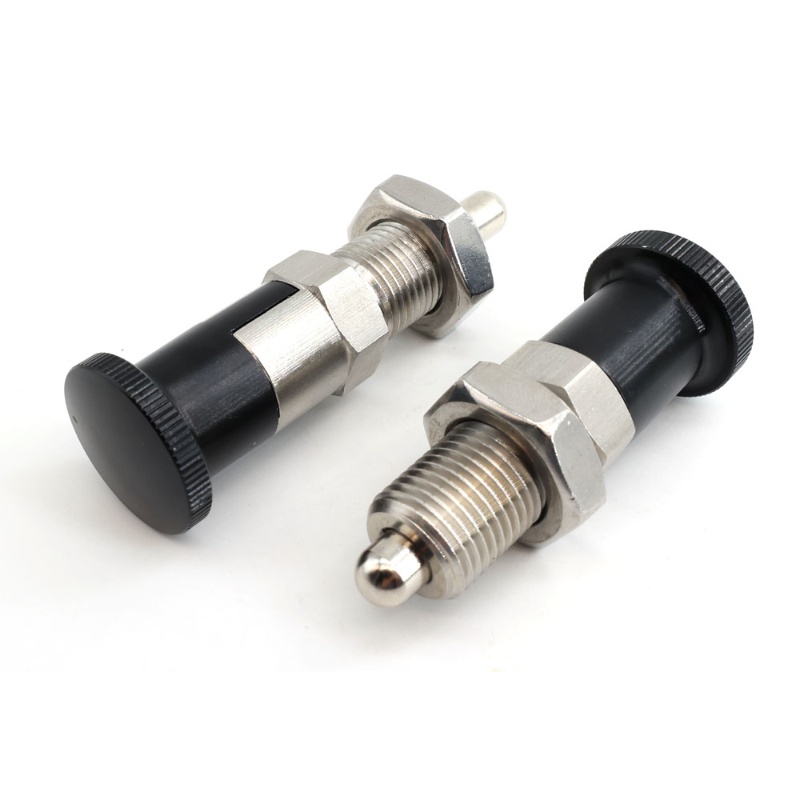

Émbolos de índice de acero inoxidable con bloqueo de perilla anodizada de aluminio con cuello hexagonal
- Caracteristicas
- Especificaciones
- Descripción
- Detalles rápidos
- Consulta
- Productos que le pueden interesar
Caracteristicas
Detalles rápidos:
Cuerpo: acero inoxidable
Pasador de bloqueo: Acero inoxidable
Perilla: Aluminio anodizado
Contratuerca: Acero inoxidable 304 según DIN439 o ASMB 18.2.2
Tamaño: M8 M10 M12 M16 M20
Tipo: posición de descanso o tipo de bloqueo
Especificiación

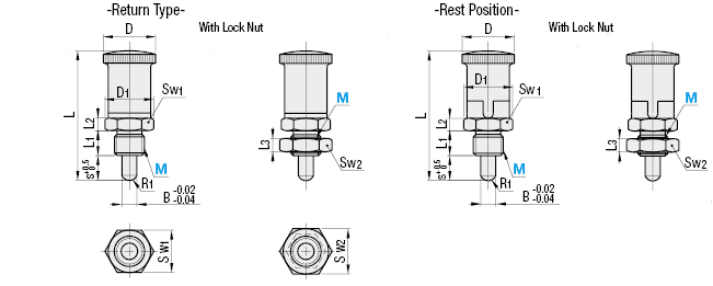

| Tabla de parámetros/PARM | |||||||||||
| Hilo | Tipo de retorno | Tipo de posición de descanso | Perilla | Cuerpo | Pin | Spring | Tuercas de bloqueo | ||||
| Material | Acabado | Material | Acabado | ||||||||
| Rosca gruesa | SY302CR | SY302CZ | Nailon 6 (negro mate) | SUMA22L | Cromato | SUS303 | SWP-B | S45C | Black | ||
| SY302SR | SY302SZ | SUS303 | - | SUS303 | SUS301 | - | - | ||||
 | |||||||||||
| M | D | D1 | B | SMín | L | L1 | L2 | L3 | SW1 | SW2 | |
| Tipo de retorno | Tipo de posición de descanso | ||||||||||
| M6-1.0 | 12 | 6.9 | 4 | 4 | 30.5 | 33 | 12 | 4.5 | 3.2 | 6 | 10 |
| M8-1.25 | 16 | 9.2 | 5 | 5 | 40 | 43.5 | 16 | 6 | 4 | 8 | 13 |
| M10-1.5 | 18 | 11.5 | 6 | 6 | 49 | 52 | 20 | 7.5 | 5 | 10 | 16 |
| M12-1.75 | 21 | 13.8 | 8 | 8 | 59 | 63.5 | 24 | 9 | 6 | 12 | 18 |
Descripción
Émbolo de índice es un tipo de dispositivo de bloqueo. Se compone de una perilla, una carcasa roscada, un pasador interno y un resorte. Se necesita un émbolo índice; cuando se tira de la perilla, el pasador se retrae dentro de la carcasa y el dispositivo se puede reposicionar. Se suelta la perilla y luego el pasador se extiende para insertarse en la posición y bloquear el dispositivo.
La mayoría de los émbolos indexados en Wuxi Sunny tienen dos tipos, uno es el émbolo con bloqueo, la perilla puede girar 90° para mantener el pasador retraído y no extenderse hacia la posición delantera. Este émbolo de bloqueo se utiliza en aplicaciones de alto apalancamiento. El otro tipo de émbolo es el que no tiene bloqueo; este tipo de émbolo se utiliza cuando no es necesario que el émbolo permanezca retraído. Se utiliza comúnmente en equipos industriales para posicionamiento o sujeción.
Wxsunny ofrece una variedad de émbolos indexadores con punta cónica o esférica.
El émbolo indexador está hecho de acero endurecido, acero inoxidable,
El émbolo índice de acero inoxidable es para uso en exteriores, tiene grandes propiedades antioxidantes, mientras que el acero endurecido puede soportar más fuerza.
Hay diferentes formas de émbolo de indexación disponibles en Wuxi Sunny, tenemos manija en T, manija en L, anillo de tracción, perilla moleteada, indexación más larga o corta.
El diámetro viene en M6-M16 (diámetro del pasador de 3 mm a 12 mm), tenemos modelos comunes en stock y podemos personalizarlos según sus necesidades.
Además de los émbolos indexadores, wxsunny también ofrece los siguientes pines
Pasador de bloqueo de alambre
Pasador de enganche
alfiler
El pasador de resorte
Perno cilíndrico
