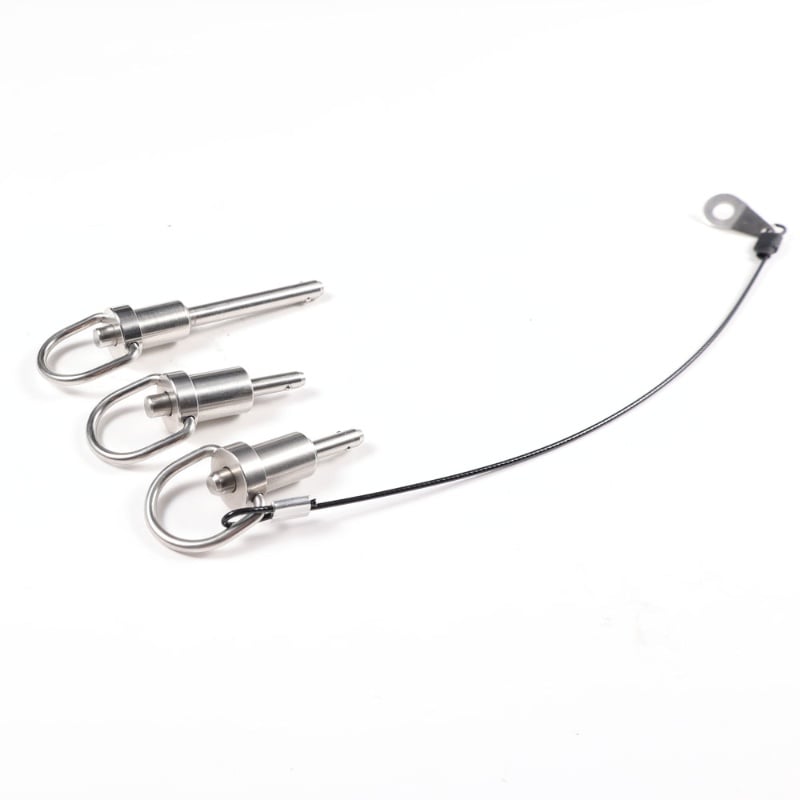

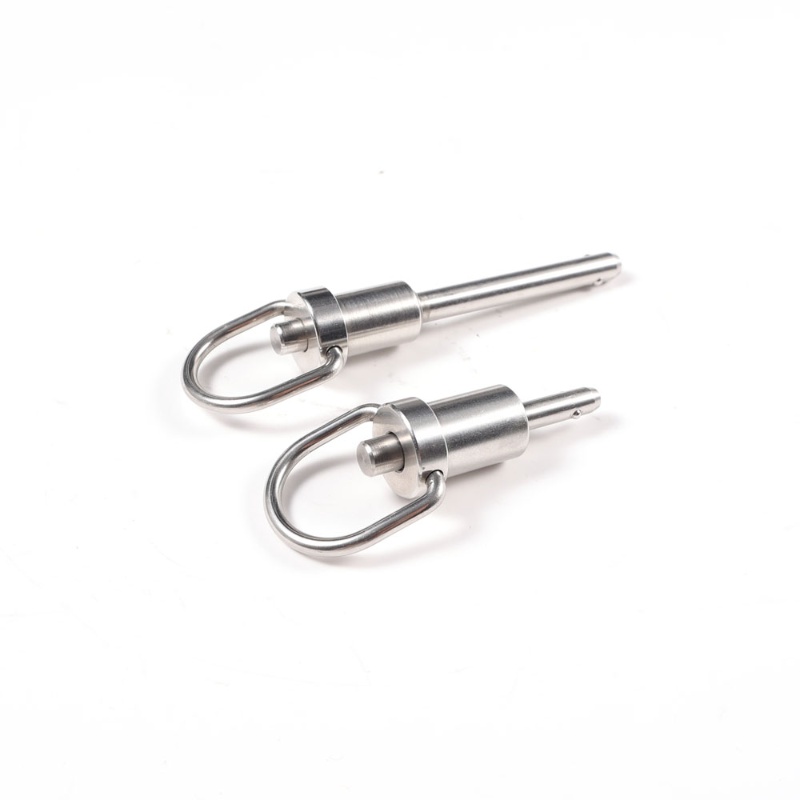

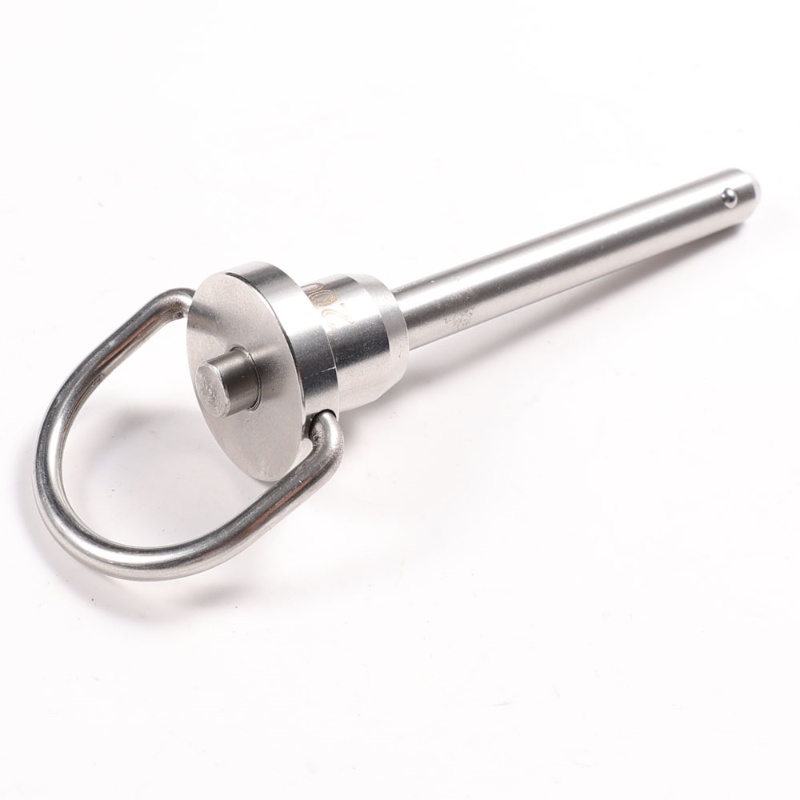

Mango de anillo con acabado pasivado de acero inoxidable, 3/8 de diámetro, 3 longitudes, botón pulsador, pasador de liberación rápida
- Caracteristicas
- Especificaciones
- Descripción original
- Detalles rápidos
- Video
- Consulta
- Productos que le pueden interesar
Caracteristicas
Detalles rápidos:
Cuerpo: Acero inoxidable 304/316/17-4PH
Pasador de bloqueo: Acero inoxidable
Botón: Pulsador
Tamaño: M5 M6 M8 M10 M12 M16 o tamaños en pulgadas
Cantidad de bolas: 1/2 /3/4 piezas
Especificiación

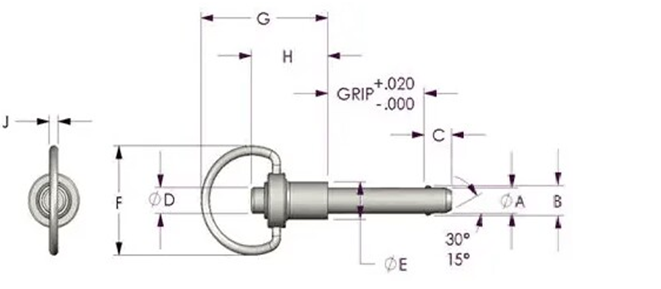

| Anillo en D Pasador de bloqueo de bola de liberación rápida positiva | |||||||||||||
| Modelo | Material | ||||||||||||
| Cuerpo | Perilla | Botón | Primavera | Organizadores de | Anillos | ||||||||
| Y104D | Acero inoxidable | Acero inoxidable | Acero inoxidable | Acero inoxidable | Acero inoxidable | Acero inoxidable | |||||||
| A | una tolerancia | Longitud de agarre | +-0.13 mil millones | + -0.01 ° C | D | E | H | G | J | ||||
| MIN | MAX | MIN | MAX | MIN | MAX | MAX | |||||||
| 5 | 4.92 - 4.96 | 10 15 20 2530 3540 45 50 55 60 6570 75 80 | 5.54 | 6 | 6.4 | 7.9 | 7.9 | 13.5 | 18.5 | 37.8 | 36.8 | 2 | |
| 6 | 5.92 - 5.96 | 6.99 | 7 | 6.4 | 7.9 | 7.9 | 13.5 | 18.5 | 37.8 | 36.8 | 2 | ||
| 8 | 7.92 - 7.96 | 9.42 | 8 | 6.4 | 7.9 | 7.9 | 13.5 | 18.5 | 37.8 | 36.8 | 2 | ||
| 10 | 9.92 - 9.96 | 11.86 | 9 | 7.6 | 9.9 | 11.4 | 16.5 | 23.9 | 37.8 | 36.8 | 2 | ||
| 12 | 11.92 - 11.96 | 14.45 | 10 | 7.6 | 9.9 | 14 | 18 | 24.9 | 40.1 | 47 | 2 | ||
| 16 | 15.92 - 15.96 | 19 | 14 | 11.4 | 14.7 | 19.1 | 23 | 35.6 | 46.7 | 57.2 | 3 | ||
| 20 | 19.92 - 19.96 | 24.08 | 17 | 14.5 | 17.8 | 22 | 26.5 | 41.3 | 50.5 | 67.3 | 3 | ||
| 25 | 24.92 - 24.96 | 30.94 | 22 | 19.1 | 24.1 | 29.8 | 33.8 | 50.8 | 62.2 | 78.7 | 3 | ||
Descripción original
Pin de liberación rápida El material puede ser acero inoxidable 304, acero inoxidable 316, acero inoxidable 17-4Ph, acero aleado,
Pasador de liberación rápida, también llamado pasador de bloqueo de bola, pasador de bloqueo de bola, pasador de bloqueo automático,
Usamos un pasador de liberación rápida cuando necesitamos una parada positiva. Hay un resorte dentro del pasador; cuando presionamos el botón, los pasadores se pueden soltar rápidamente y deslizarse en los orificios de los componentes. Luego soltamos el botón, las bolas al final del pasador bloquearán y sujetarán los componentes. Generalmente hay 2-3 bolas al final del pasador.
Para elegir el pasador de liberación rápida adecuado, se necesita el diámetro y la longitud del agarre. El orificio en los componentes utilizados determina el diámetro del pasador, la longitud de agarre, también llamada longitud útil, es la longitud entre la parte inferior del mango y la parte superior de las bolas.
Wuxi Sunny tiene una gran variedad de pasadores de liberación rápida, enumeramos algunos a continuación:
Manija de botón, manija de anillo, manija en T, manija en L, estilo marino, resistente, empotrada
Manija de botón, pasador de liberación rápida de enganche marino, manija de anillo Pasador de manija marina
Además del pasador de liberación rápida, wxsunny también ofrece los siguientes pasadores
Émbolos de indexación
Pasador de bloqueo de alambre
Pasador de enganche
alfiler
El pasador de resorte
Perno cilíndrico
