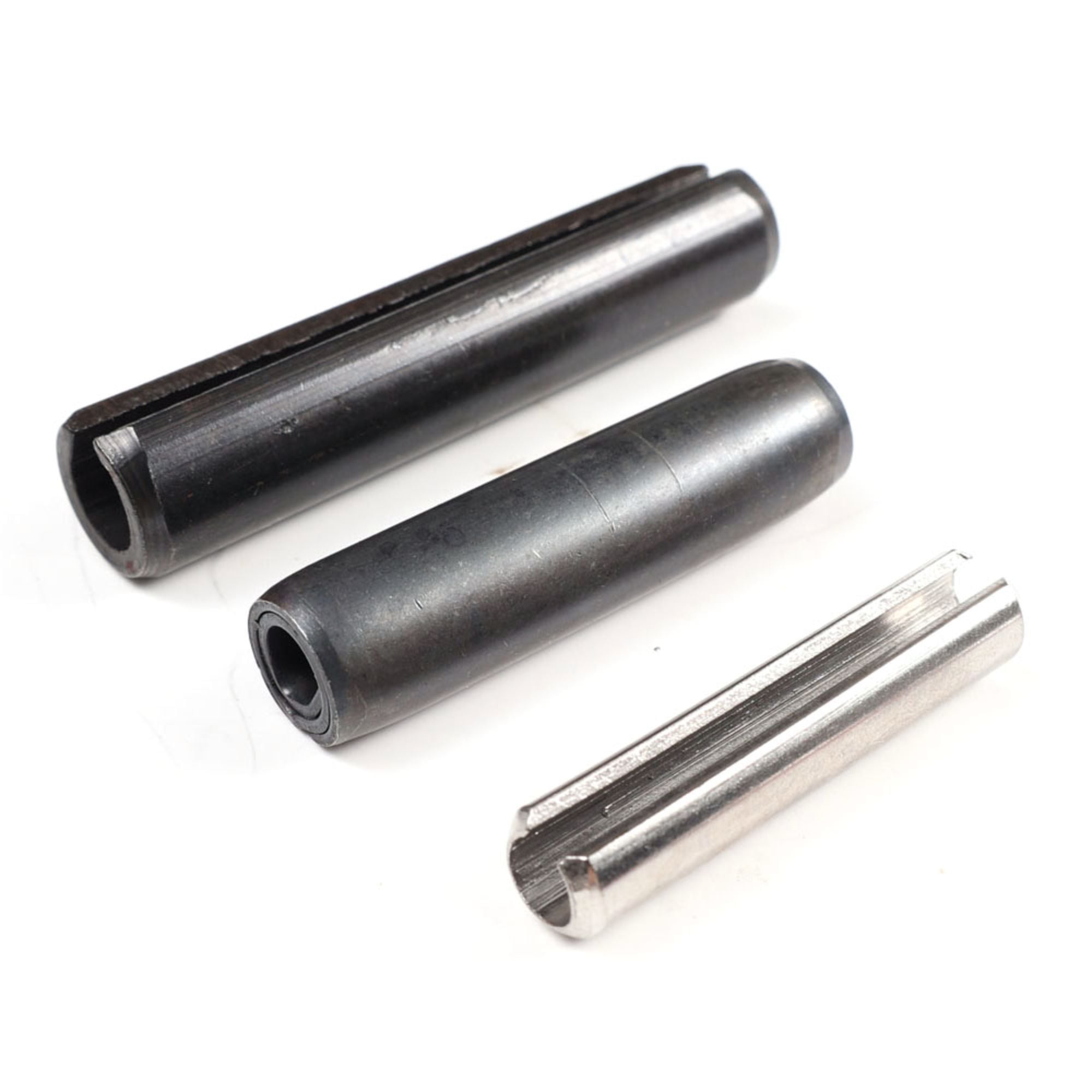

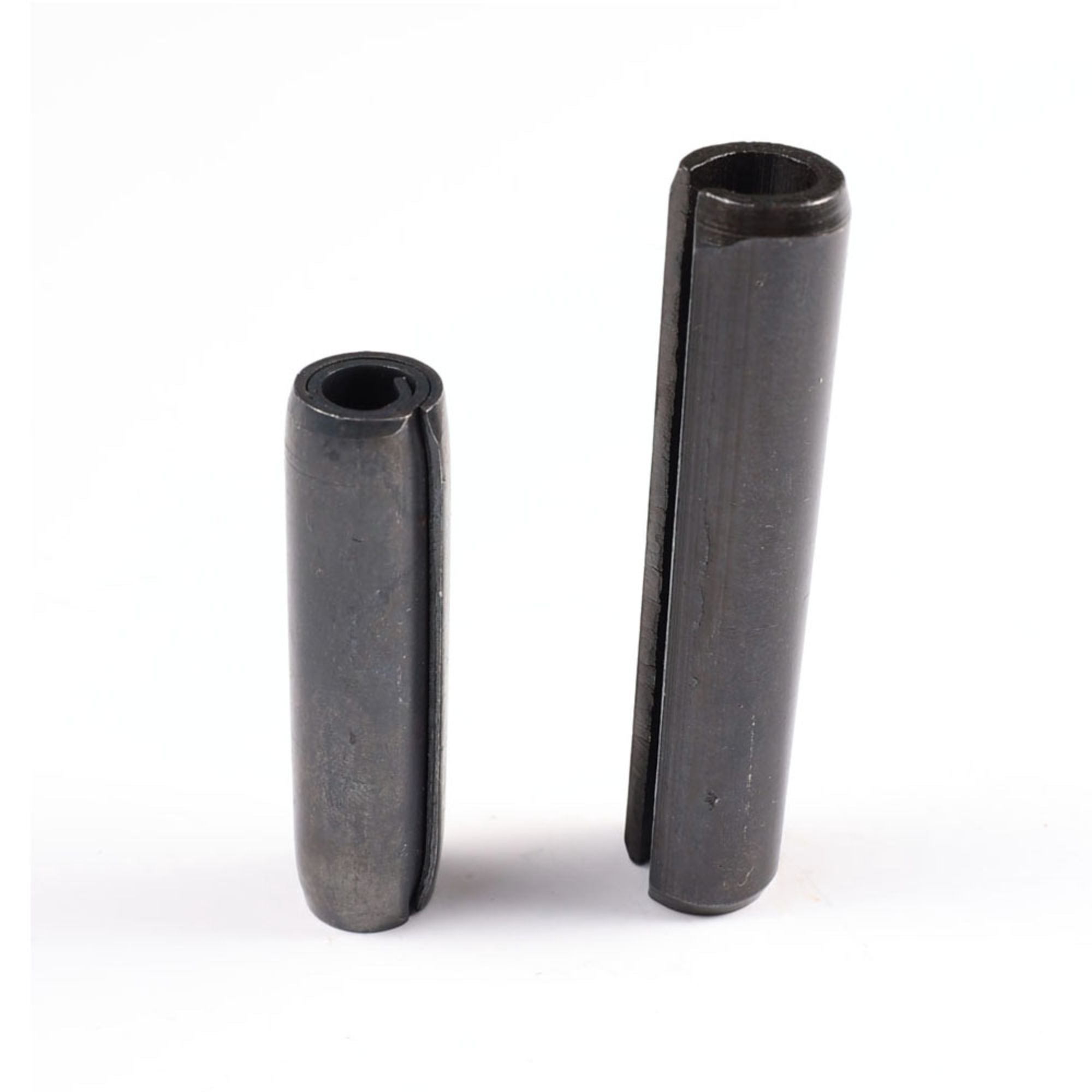

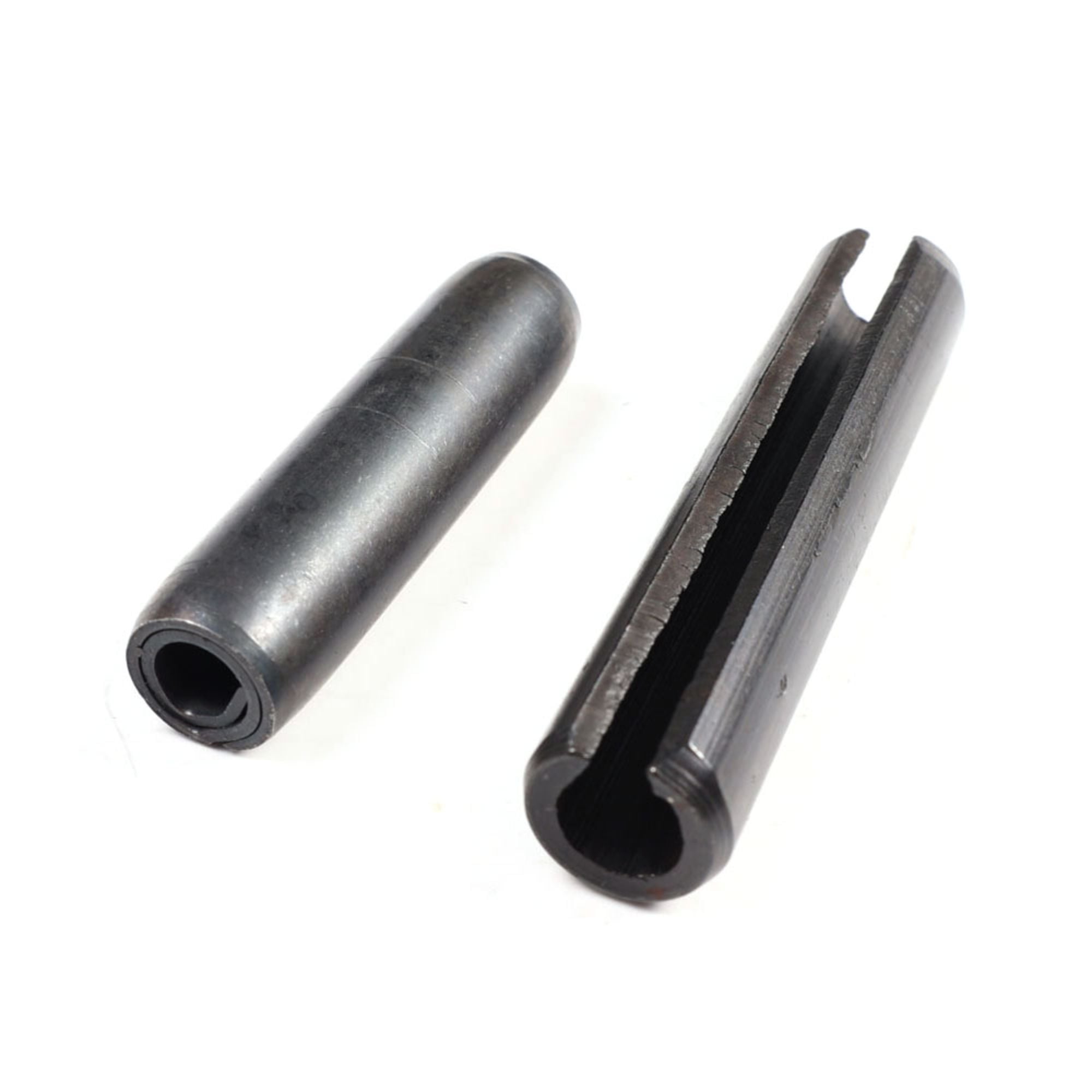

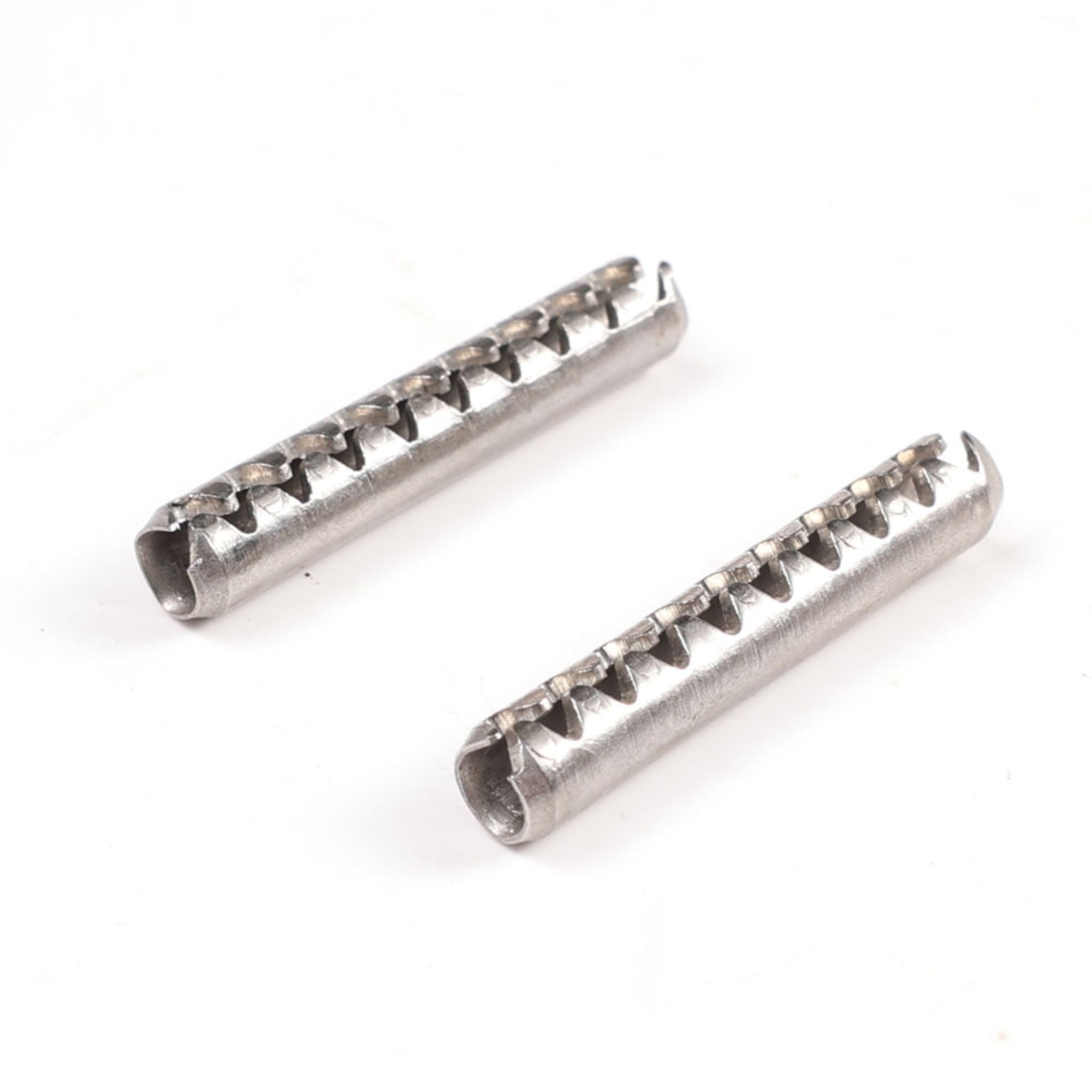

Pin de doble personalizado acabado plano 304 de acero inoxidable de tensión de rodillo de resorte de ranura

Pin de doble personalizado acabado plano 304 de acero inoxidable de tensión de rodillo de resorte de ranura

  • Características
  • Especificación
  • Descripción
  • Detalles Rápidos
  • Video
  • Consulta
  • Productos relacionados

Características

Detalles rápidos:

Materiales disponibles:

Acero inoxidable SUS304/316 con fuerte resistencia a la corrosión

Acero al carbono endurecido con acabado galvanizado

Acero al aleación de alta resistencia a la tracción

Estándar:

ASME B 18.8.2 DIN6325

Dureza:

Dureza del núcleo RC47-58, dureza mínima de la capa RC60

Tipos: Pines de madera de extracción

Rango de tamaños: M2~M16

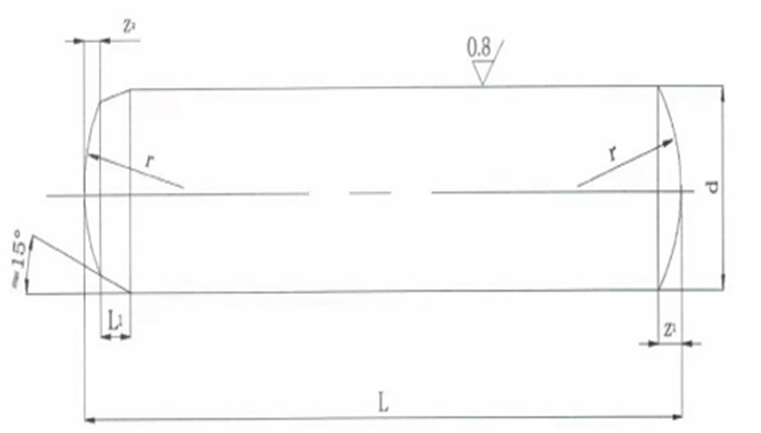

Especificación


d 3 4 5 6 8 10 12 14 16 20
L1 0.8 1.0 1.2 1.5 1.8 2.0 2.5 2.5 3.0 4.0
r≈ 3 4 5 6 8 10 12 16 16 20
Z1 0.45 0.6 0.75 0.8 1.2 1.5 1.8 2.0 2.5 3.0
Z2 0.3 0.4 0.5 0.6 0.8 1.0 1.0 1.3 1.7 2
Rango de longitudesL >3~6 >6~10 >10~18 >18~30 >30~50 >50~80 >80~120 >120~180
Tolerancia ±0.15 ±0.18 ±0.22 ±0.26 ±0.31 ±0.37 ±0.44 ±0.50

Descripción

Los clavijas cilíndricas son elementos de unión utilizados para unir dos o más piezas de trabajo en maquinaria, automoción, aeroespacial y equipos médicos.

Wuxi Sunny proporciona clavijas cilíndricas en materiales como acero, acero aluminio, acero inoxidable y ofrece una amplia selección de tamaños, incluidos los estándares imperiales (ASME B18.8.2) y métricos (DIN).

Los tipos de clavijas cilíndricas pueden ser clavijas cilíndricas estándar, clavijas cilíndricas ranuradas, clavijas cilíndricas con ventilación plana o clavija cilíndrica extraíble (roscada internamente).

Las clavijas cilíndricas Din6325 son clavijas paralelas con un extremo cónico y se ajustan a un diámetro preciso.

La clavija cilíndrica de extracción con ventilación plana cumple con el estándar DIN7979D, generalmente se fabrica con acero aluminio, tiene un lado plano por donde sale el gas o líquido y un agujero roscado interno para la extracción.

Además del pin de madera, Wuxi sunny ofrece una amplia variedad de pins, los enumeramos a continuación:

Clavija de Liberación Rápida

Pin de bloqueo de alambre

Clavo de clevis

Pinza de enganche

Clavija Lynch

Pin de Resorte

Pasador cilíndrico
