Características
Detalles rápidos
Diámetro en tamaño métrico desde M6~M100
Diámetro en tamaño en polegadas desde 1/4~4’’
Material
Aco inoxidable 18-8
Aco inoxidable 316
Acero C15 galvanizado
Acabado
Liso, galvanizado, con revestimento de zinc, pintado
Estándar
Din580 ou personalizado
Fabricación: Forja a caída
Especificación
d1 | h mm | b mm | d2 mm | d3 mm | d4 mm | k mm | Carga máxima para 1 broches en kgs | Carga máxima para 2 broches en kgs |
M6 | 27.5 | 12 | 27 | 19 | 14 | 6.5 | 70 | 50 |
M8 | 36 | 13 | 36 | 20 | 20 | 8 | 140 | 95 |
M10 | 45 | 17 | 45 | 25 | 25 | 10 | 230 | 170 |
M12 | 53 | 20.5 | 54 | 30 | 30 | 12 | 340 | 240 |
M14 | 62 | 27 | 63 | 35 | 35 | 14 | 490 | 340 |
M16 | 62 | 27 | 63 | 35 | 35 | 14 | 700 | 500 |
M20 | 71 | 30 | 72 | 40 | 40 | 16 | 1200 | 830 |
M22 | 90 | 36 | 90 | 50 | 50 | 20 | 1500 | 1050 |
M24 | 90 | 36 | 90 | 50 | 50 | 20 | 1800 | 1270 |
M27 | 109 | 45 | 108 | 65 | 60 | 24 | 2500 | 1650 |
M30 | 109 | 45 | 108 | 65 | 60 | 24 | 3600 | 2600 |
M33 | 128 | 54 | 126 | 75 | 70 | 28 | 4300 | 3200 |
M36 | 128 | 54 | 126 | 75 | 70 | 28 | 5100 | 3700 |
M42 | 147 | 63 | 144 | 85 | 80 | 32 | 7000 | 5000 |
M45 | 168 | 68 | 166 | 100 | 90 | 38 | 8000 | 5500 |
M48 | 168 | 68 | 166 | 100 | 90 | 38 | 8600 | 6100 |
M52 | 187 | 78 | 184 | 110 | 100 | 42 | 9900 | 7300 |
M56 | 187 | 78 | 184 | 110 | 100 | 42 | 11500 | 8300 |
M64 | 208 | 90 | 206 | 120 | 110 | 48 | 16000 | 11000 |
M72 | 260 | 100 | 260 | 150 | 140 | 60 | 21000 | 15000 |
M80 | 298 | 112 | 296 | 170 | 160 | 68 | 28000 | 20000 |
M100 | 330 | 130 | 330 | 190 | 180 | 75 | 38000 | 27000 |
Descrición

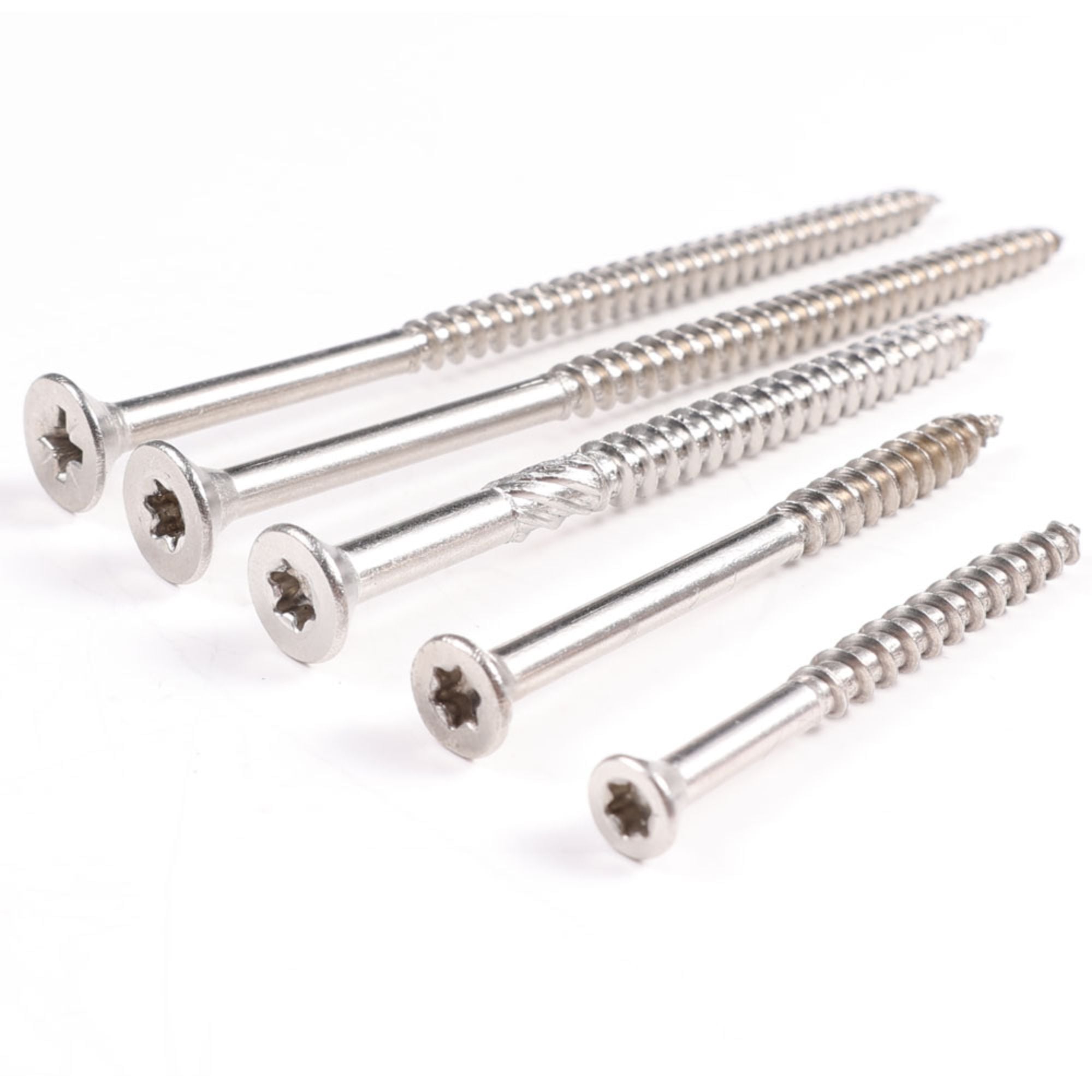

O parafuso de cuberta é un tipo de parafuso auto taladrante, caracterízase por un punto de tipo 17 e unha cabeza de seis lóbulos ou unha cabeza cadrada, pódese usar en madeira a madeira, compósito a madeira, madeira a estruturas metálicas.
Dispoñible en acero inoxidable de grao 304 e 316 e en acero endurecido.
Para cuberta de acero parafusos , a cor da cabeza pode pintarse para axustarse á cor da madeira.
Os parafusos de cuberta xeralmente teñen cabezas planas, cabezas de recorte, cabezas bugle planas, cabezas torx, cabezas cadradas.
Os parafusos auto-perforantes, diferentes dos parafusos de máquina, non necesitan taladrar ou rosca un buraco na chapa, xa que poden crear a súa propia rosca ao introducirse no material, polo que necesitan un buraco guía menor que o diámetro do parafuso.
Os parafusos auto-perforantes inclúen parafusos auto-taladrantes e parafusos de formación de rosca, este tipo de parafusos son endurecidos a case, xa que necesitan forza para entrar no material. Os parafusos auto-perforantes con púa afiada están deseñados para madeira, metal ou plásticos duros.

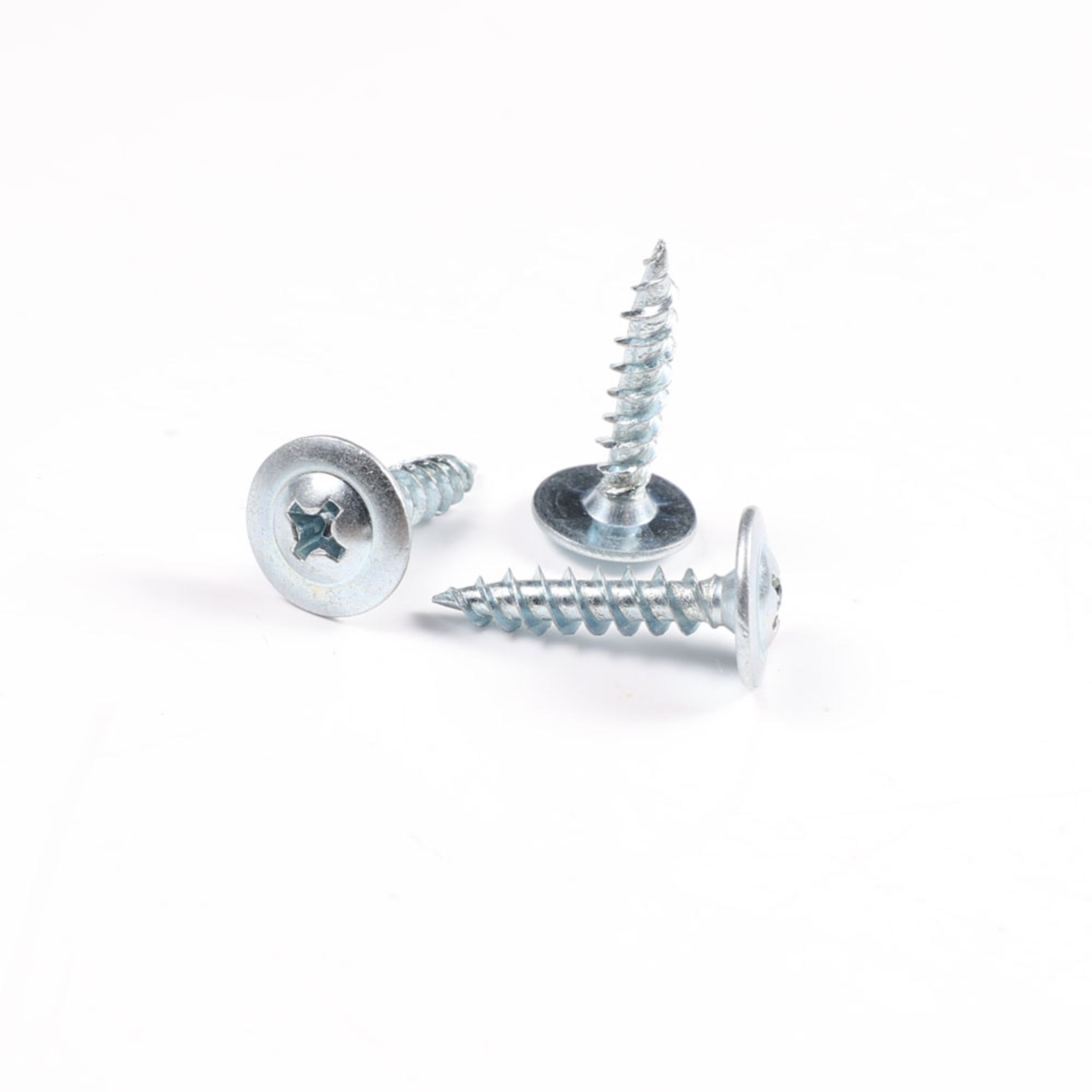

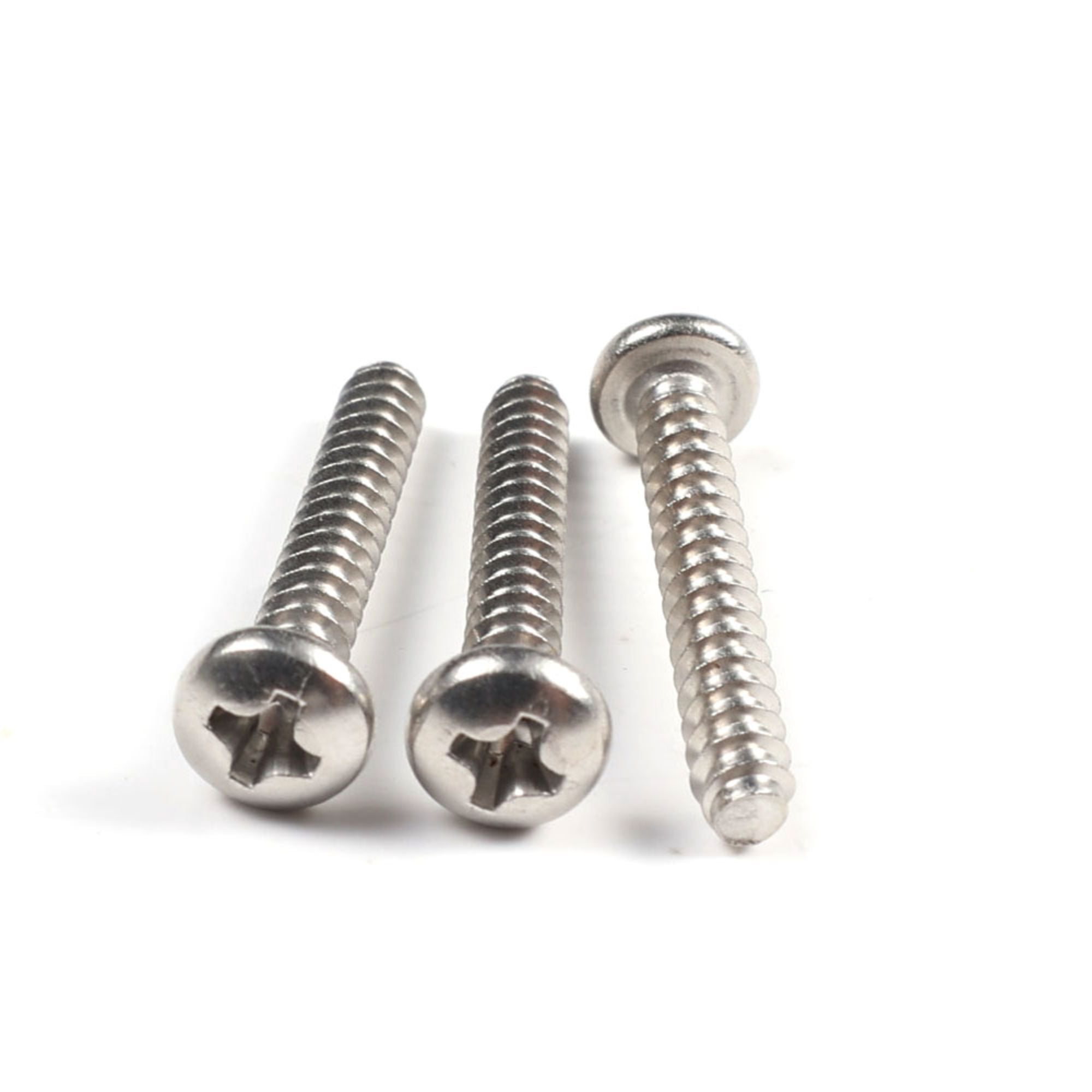

Os parafusos auto-perforantes para metal chamánse normalmente parafusos de chapa metálica, o tipo de cabeza pode ser cabeza pan, cabeza plana, cabeza oval e podes ver detalles na lista de tipos de cabezas.

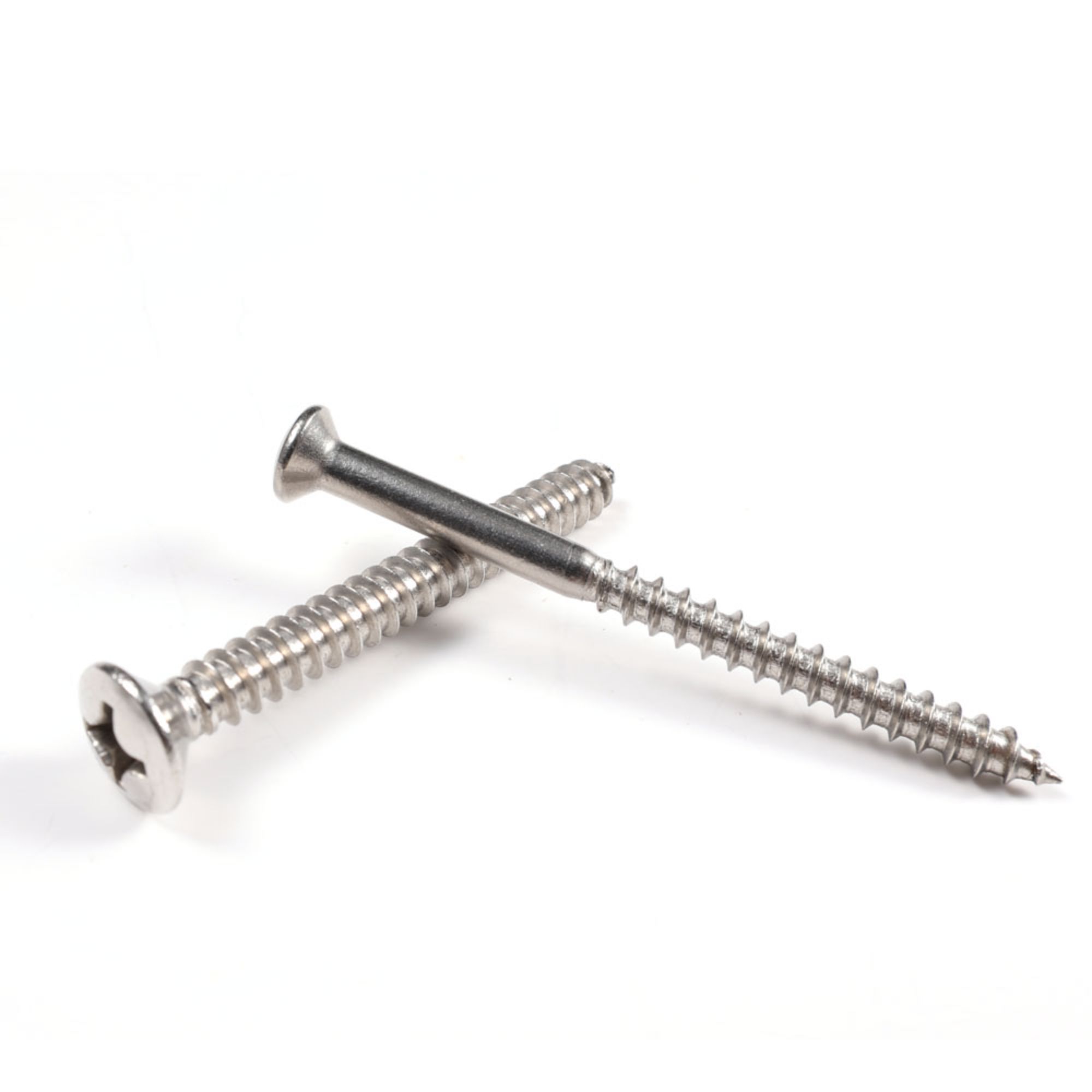

Os parafusos auto-perforantes para madeira chamánse normalmente parafusos de madeira, o tipo de cabeza popular é o parafuso hex lag, cabeza oval plana PARAFUSO DE MADEIRA , parafuso de madeira de cabeza oval.
Os parafusos para plástico chamánse parafusos de formación de rosca, normalmente teñen un extremo converxente e poden alargar o buraco guía e crear as súas propias roscas ao apertarse nos materiais base
O bolo flange hexagonal, tamén coñecido como parafuso de cabezal hexagonal con lavadora, presenta un bolo hexagonal con lavadora. O bolo flange hexagonal elimina o uso dunha lavadora, a flange pode distribuír a carga e axudar a protexer a superficie.
O bulón en T ten un cabeceiro co formato de T, como indica o seu nome, e conecta o armazón e os accesorios de maneira fácil e rápida.
Os pernos roscados son fixadores con rosca exterior, a continuación están os tipos de estribos
Perno totalmente rosca — tamén coñecido como barra rosca, ou stud de rosca continua, que se usa con nús rosca en cada extremo, a lonxitude do perno totalmente rosca midese de extremo a extremo, ou desde a primeira rosca ata a primeira rosca, este tipo de stud aplícase en tubería de temperatura-presión.
Escudo de dous extremos—Ten fileos en cada extremo do escudo, e un tronco no medio, a lonxitude dos fileos é igual. O tronco ten o diámetro total do corpo, ou reducido. Este tipo de escudo require porcas para emparellarse.
Escudo de extremidade tapada—Diferente ao escudo de dous extremos, a lonxitude dos fileos non é igual, ten un fileo máis curto nun extremo. A extremidade tapada destinase para rosca nun orificio fileado.
O bulón pendural é un bulón sen cabeza diseñado para colgar materiais dunha estrutura de madeira. Un extremo ten unha rosca de auto-perforación para usar en madeira, o outro extremo é unha rosca de máquina que precisa emparellarse con unha porca estándar.
O material do bulón pendural solar é sus304, foi diseñado para paneles solares montados no teito ou raias fixas. Un conxunto completo de bulóns pendurais solares consta dun bulón pendural de acero inoxidable, tres porcas hexagonais, unha arandela de goma EPDM, e un pé L ou placa de montaxe.
O bulón pendural solar ten tipos
O bulón U é un bulón en forma de U coas rosca de máquina nos dous extremos, é cómodo adaptalo a tubos e conduítes pola súa forma curvada.
O perno U estándar (ou perno U redondo) está deseñado para fixar postes de madeira ou acero a tubos ou barras de acero redondas.
O perno U cadrado está deseñado para tubos cadrados e aplicacións de remolques.
