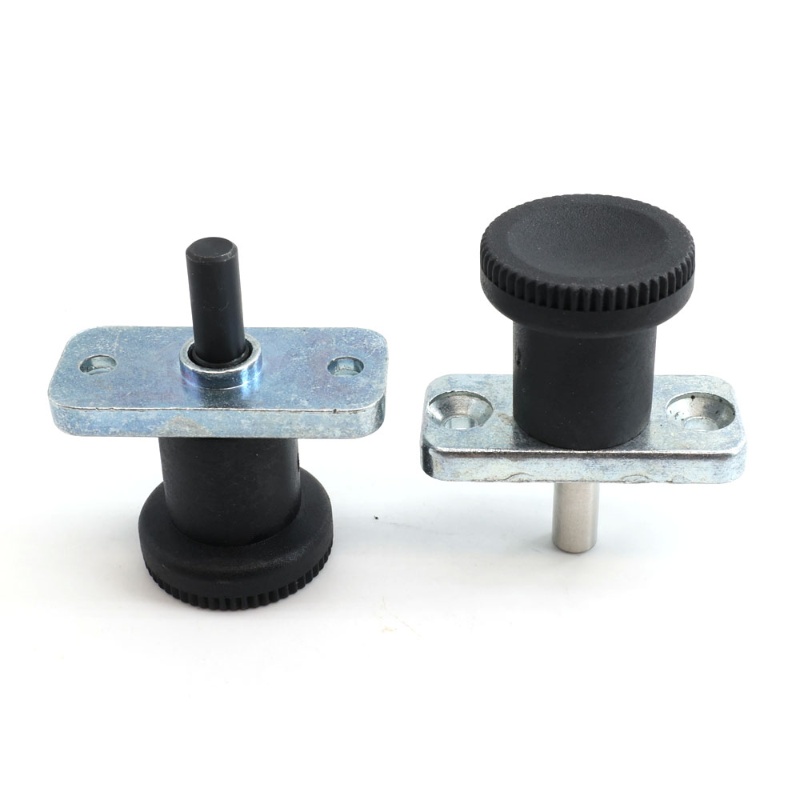

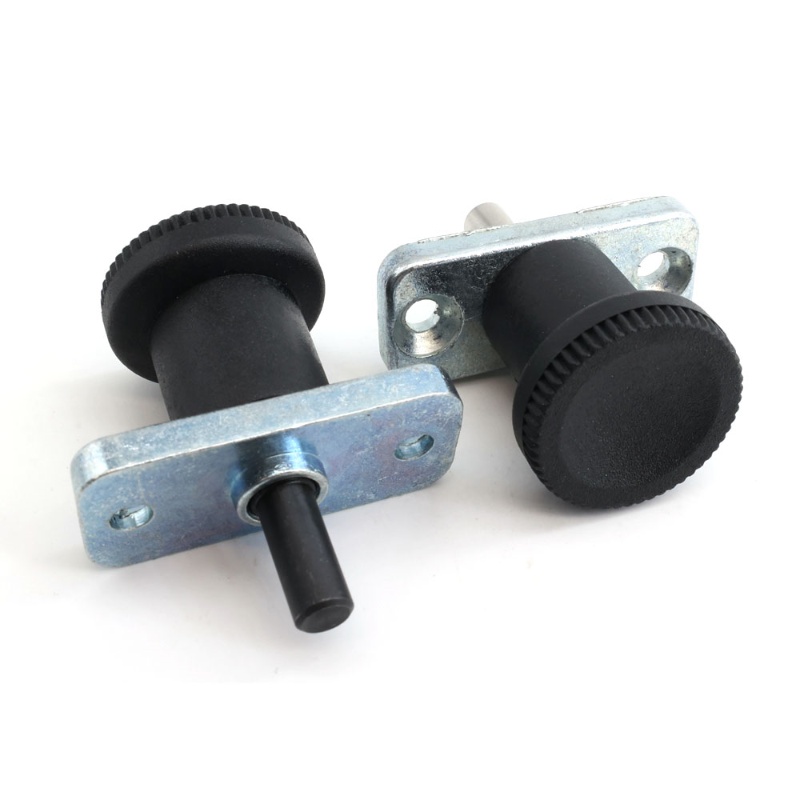

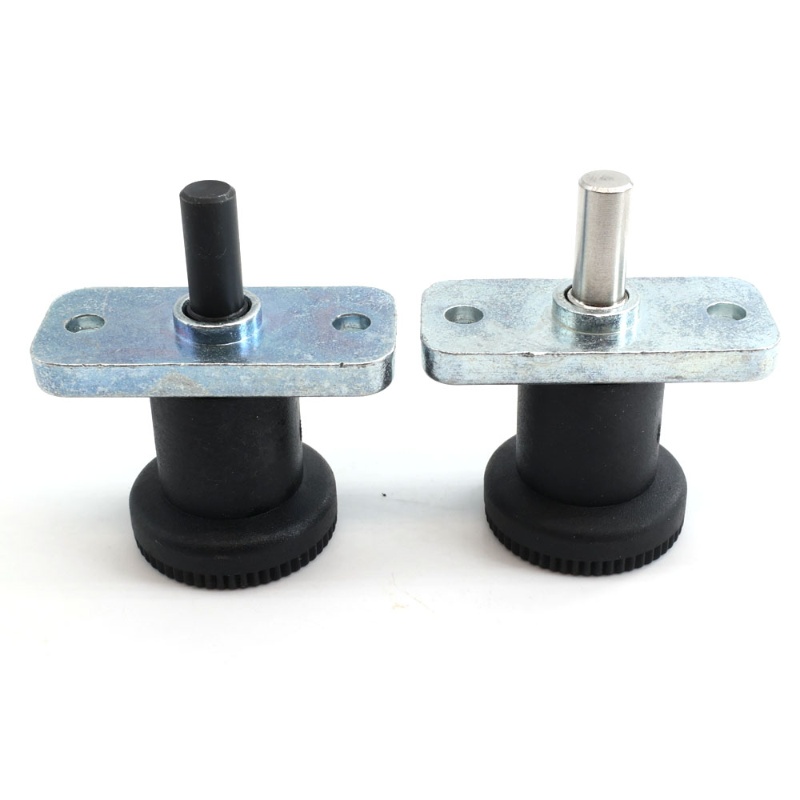

Caractéristiques
Détails rapides :
Taille
6mm, 8mm
Matériau du plongeur :
Acier noir oxydé durci ou Acier inoxydable
Poignée :
Polyamide PA, couleur noire, finition mate
Base flange : plaque d'alliage de zinc avec deux trous pour vis à enfoncement conique

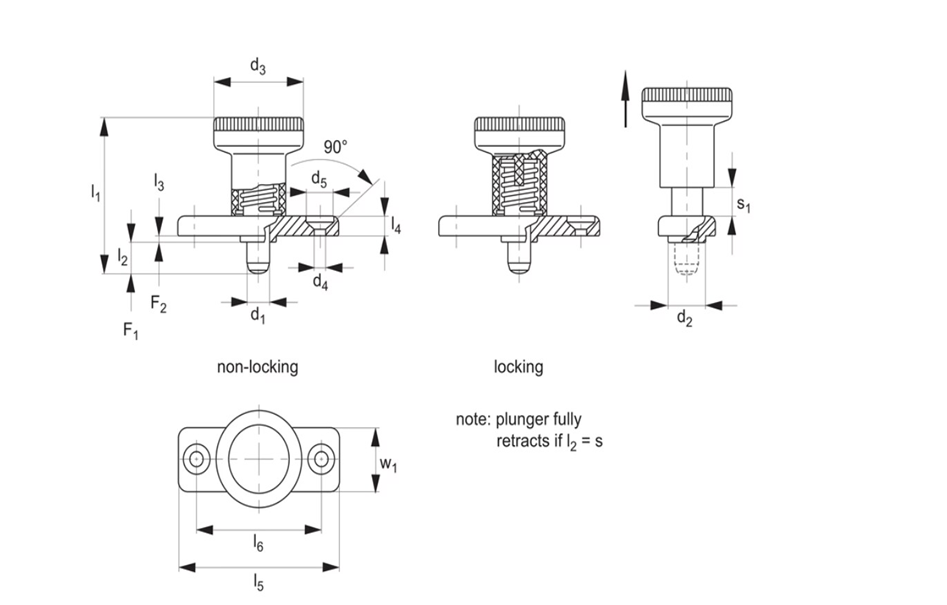

Spécifications
d1Épingle-0.01/-0.04trou H7 | l2 | l1 | l5 | w1 | l6 | d2-0.02/-0.1 | d3 | d4 | l3-0.15 | 14 | 15 |
6 | 6 | 37 | 40 | 18 | 30 | 10 | 25 | 4.3 | 2.5 | 4.5 | 6 |
6 | 14 | 45 | 40 | 18 | 30 | 10 | 25 | 4.3 | 2.5 | 4.5 | 6 |
8 | 8 | 44 | 46 | 20 | 34 | 12 | 31 | 5.3 | 2.5 | 4.5 | 8 |
8 | 18 | 54 | 46 | 20 | 34 | 12 | 31 | 5.3 | 2.5 | 4.5 | 8 |
Description
Plongueur à indice est un type de dispositif de verrouillage. Il est composé d'une poignée, d'un logement fileté, d'une tige interne et d'un ressort. Un index plongeur est nécessaire ; lorsque la poignée est tirée vers le haut, la tige se rétracte dans le logement et l'assemblage peut être repositionné. Lorsque la poignée est relâchée, la tige s'étend pour s'insérer dans la position et verrouiller l'assemblage.
La plupart des index plongeurs chez Wuxi Sunny existent en deux types. Le premier est l'index plongeur avec verrouillage : la poignée peut pivoter de 90° pour maintenir la tige rétractée et éviter qu'elle ne s'étende vers la position avant. Ce type de plongeur est utilisé dans les applications nécessitant un levier important. L'autre type de plongeur est sans verrouillage : ce type de plongeur est utilisé lorsque le plongeur n'a pas besoin de rester rétracté. Il est couramment utilisé dans les équipements industriels pour le positionnement ou le maintien.
Wxsunny propose une variété de poussoirs d'indexation avec pointe conique ou sphérique.
Le poussoir d'indexation est fabriqué en acier trempé, en acier inoxydable,
Le poussoir d'indexation en acier inoxydable est conçu pour une utilisation extérieure, il a d'excellentes propriétés anti rouille tandis que l'acier trempé peut supporter plus de force.
Différentes formes de poussoirs d'indexation sont disponibles chez Wuxi Sunny, nous proposons des poignées en T, des poignées en L, des anneaux de tirage, des boutons filetés, des indexations plus longues ou courtes.
Le diamètre est disponible en M6-M16 (diamètre de la tige de 3 mm à 12 mm), nous avons des modèles standards en stock et pouvons personnaliser selon vos besoins.
En plus des poussoirs d'indexation, Wxsunny propose également les broches suivantes
Pion de verrouillage filaire
Épingle de remorquage
Broche de sécurité
Goupille de ressort
Pions cylindriques
