Vlastnosti
Rychlé detaily
Metrická velikost průměru od M6~M100
Palecová velikost průměru od 1/4~4’’
Materiál
Ocel nerdzivá 18-8
Nerdzavějící ocel 316
Zinkovaná ocel C15
Povrchová úprava
Nezpracované, galvanizované, zinkované, namalované
Standard
Din580 nebo vlastní
Výroba: Téctví sestupnou kováním
Specifikace

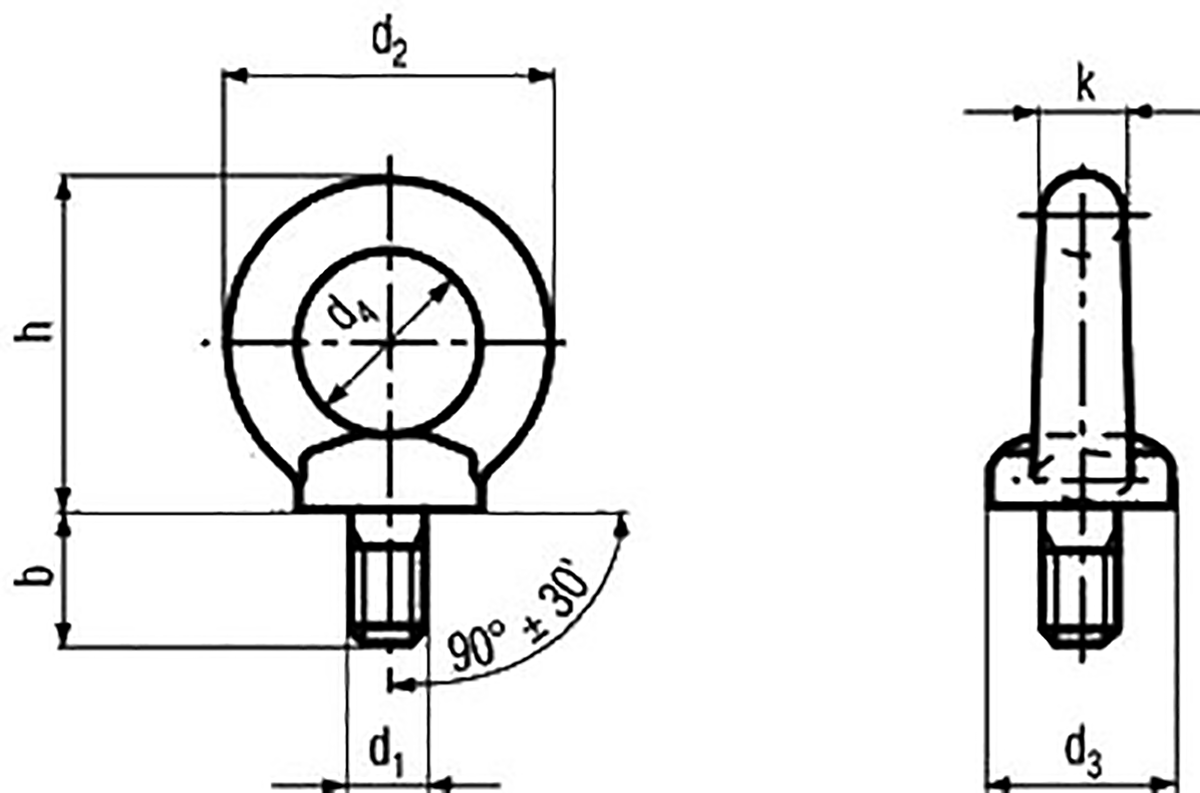

d1 | výška mm | b MM | d2 mm | d3 mm | d4 mm | k mm | PMS pro 1 šroub kg | PMS pro 2 šrouby kg |
M6 | 27.5 | 12 | 27 | 19 | 14 | 6.5 | 70 | 50 |
M8 | 36 | 13 | 36 | 20 | 20 | 8 | 140 | 95 |
M10 | 45 | 17 | 45 | 25 | 25 | 10 | 230 | 170 |
M12 | 53 | 20.5 | 54 | 30 | 30 | 12 | 340 | 240 |
M14 | 62 | 27 | 63 | 35 | 35 | 14 | 490 | 340 |
M16 | 62 | 27 | 63 | 35 | 35 | 14 | 700 | 500 |
M20 | 71 | 30 | 72 | 40 | 40 | 16 | 1200 | 830 |
M22 | 90 | 36 | 90 | 50 | 50 | 20 | 1500 | 1050 |
M24 | 90 | 36 | 90 | 50 | 50 | 20 | 1800 | 1270 |
M27 | 109 | 45 | 108 | 65 | 60 | 24 | 2500 | 1650 |
M30 | 109 | 45 | 108 | 65 | 60 | 24 | 3600 | 2600 |
M33 | 128 | 54 | 126 | 75 | 70 | 28 | 4300 | 3200 |
M36 | 128 | 54 | 126 | 75 | 70 | 28 | 5100 | 3700 |
M42 | 147 | 63 | 144 | 85 | 80 | 32 | 7000 | 5000 |
M45 | 168 | 68 | 166 | 100 | 90 | 38 | 8000 | 5500 |
M48 | 168 | 68 | 166 | 100 | 90 | 38 | 8600 | 6100 |
M52 | 187 | 78 | 184 | 110 | 100 | 42 | 9900 | 7300 |
M56 | 187 | 78 | 184 | 110 | 100 | 42 | 11500 | 8300 |
M64 | 208 | 90 | 206 | 120 | 110 | 48 | 16000 | 11000 |
M72 | 260 | 100 | 260 | 150 | 140 | 60 | 21000 | 15000 |
M80 | 298 | 112 | 296 | 170 | 160 | 68 | 28000 | 20000 |
M100 | 330 | 130 | 330 | 190 | 180 | 75 | 38000 | 27000 |
Popis
Deskový šroub je typem samonavrtávajícího se šroubu, má bod typu 17 a šestilobové nebo čtvercové hnací část, může být použit pro dřevo na dřevo, kompozit na dřevo, dřevo na kovové rámy.
Dostupný v oceli z kvality 304 a 316 oxidově odolné oceli a tvrděné oceli.
Pro ocelové desky šrouby , barva hlavy může být natřena tak, aby odpovídala barvě dřeva.
Deskové šrouby obvykle přicházejí s plochou hlavou, úpravní hlavou, plochou bublinovitou hlavou, s torx kladem, čtvercovým kladem.
Samonavrtávající se šrouby se liší od strojních šroubů, není třeba vrtat nebo zakládat díru v listu, protože dokáží zakládat svou vlastní díru při vrtání do materiálu, takže potřebují průvodní díru, která je menší než průměr šroubu.
Samonavrtávající se šrouby zahrnují samovrtající se šrouby a šrouby s valením vlákna, tyto šrouby jsou povrchově ztvrdlé, protože potřebují sílu k zakládání do materiálu. Samonavrtávající se šrouby s ostrým koncem jsou navrženy pro dřevo, kovy nebo tvrdé plastiky.
Samozapínací šrouby pro kovy se obvykle nazývají plechové šrouby, typ hlavy může být plochá hlava, rovná hlava, oválná hlava a další detaily naleznete v seznamu typů hlav.
Samozapínací šrouby pro dřevo se obvykle nazývají dřevěné šrouby, oblíbeným typem hlavy je šestibočkový šroub, ovální plochá hlava Hřebík do dřeva , oválná hlava dřevěného šroubu.
Šrouby pro plast se nazývají tvarovací šrouby, obvykle mají zaoblený konec a při zatěsnění do základního materiálu rozšiřují pilotní díru a vytvářejí své vlastní vlákna.
Šestibočný flangový šroub, také známý jako šestibočný šroub s prstencem, má šestibočný šroub s prstencem. Flangový šroub eliminuje potřebu použití prstence, flanga může rozdělit zátěž a pomoci chránit povrch.
T-bolt má podle svého jména T-tvarou hlavu, spojuje rám a příslušenství jednoduše a rychle.
Šroubové hřebíky jsou vnějšími šroubovými spoji, níže jsou uvedeny typy hřebíků.
Plně vlknatý nakladový šroub—také známý jako vlknatý tyč, spojitý vlákno, který se používá s matice na každém konci se délka úplně návrtého šroubu měří od konce ke konci, nebo od prvního návrtu k prvnímu návrtu, tento typ šroubu je použit pro potrubí s teplotním a tlakovým namáháním.
Dvojkoncový hřebík - Má šroubování na obou koncích hřebíku a hladkou část uprostřed, délka šroubování je stejná. Hladká část má plný průměr těla nebo je zmenšená. Tento typ hřebíku vyžaduje matky pro spojení.
Zavrtávací hřebík - Liší se od dvojkoncového hřebíku tím, že délka šroubování není stejná, má kratší šroubování na jednom konci. Zavrtávací konec je určen k vrtání do vrtané díry.
Visací šroub, je hlavovitý šroub navržený k visení materiálů na dřevěné konstrukce. Jeden konec má samovrtající šroubování pro použití v dřevě, druhý konec je strojní šroub, který vyžaduje standardní matku pro spojení.
Materiál visacího šroubu pro sluneční panely je SUS304, navržený pro montáž slunečních panelů na střechách nebo pevných kolejích. Celý soubor visacího šroubu se skládá z jednoho ocelového visacího šroubu, tří šestibočkových flangových hřebů, jednoho EPDM gumačkového proutku, L nohy nebo montážní desky.
Visací šroub pro sluneční panely má typy
U šroub je šroub ve tvaru písmene U s mechanickými vlákny pro matky na obou koncích, je snadné ho umístit kolem trubek a potrubí díky kruhovému tvaru.
Standardní U šroub (nebo kruhový U šroub) je navržen pro pevné spojení dřevěných nebo ocelových sloupů s trubkami nebo kruhovými ocelovými tyčemi.
Čtvercový U šroub je určen pro čtvercové trubky a aplikace v přívěsech.
