Funkce
Rychlé Podrobnosti:
Dostupná velikost: 6 8 10 12 16MM
Materiál těla: Nerezová ocel 303, Ocel
Materiál pružiny: nerezová ocel

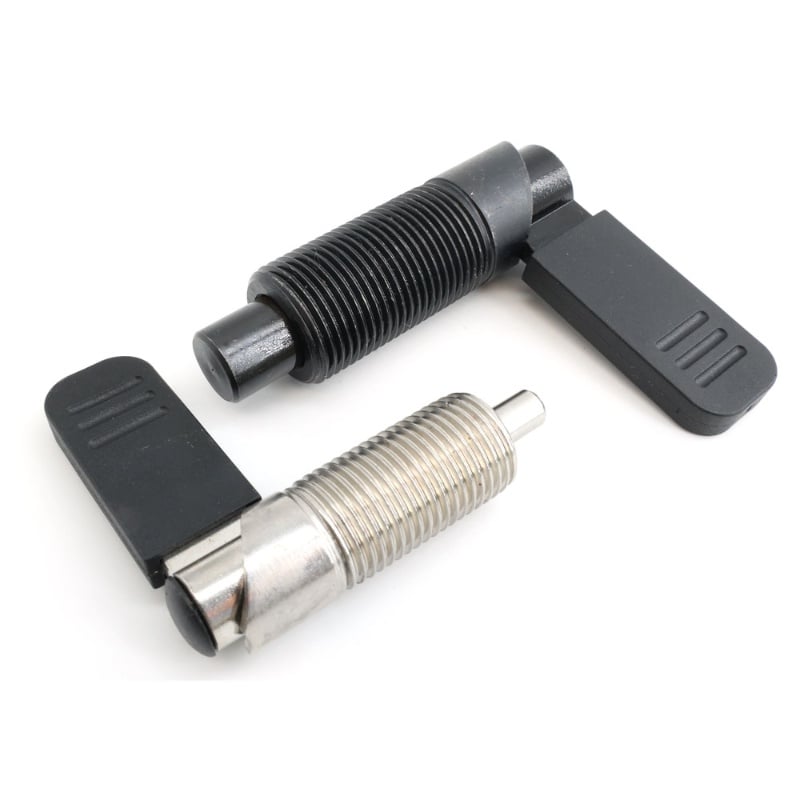

Vlastnosti: Tělo z nerezové oceli s černou plastovou rukojetí
Nebo černěná ocel bez gripu.
Páka vačky je otočná o 180°
Specifikace
| Typ knoflíku | Tělový materiál | Pin | Jaro | Pojistná matice | ||||
| Materiál | Materiál | povrch | Materiál | Tvrdost | povrch | Materiál | povrch | |
| Nylon 6 (černá matná) | Ocel | Černá | S45C | 50 ~ 60HRC | Černá | SWP-B | - | - |
| S45C | Černá | |||||||
| SUS303 | Prostý | SUS303 | - | - | SUS301 | - | - | |
| SUS301 | - | |||||||

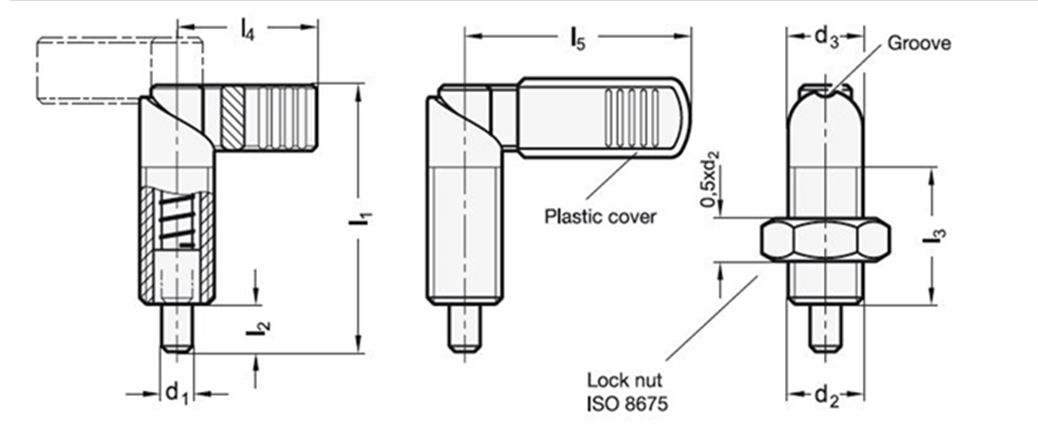

| d2ThreadM | Stoupání závitu | d1 | d3 | l1 | l2 | l3 + 1.5 | l4 | l5 |
| Plunger | ||||||||
| -0.02 | ||||||||
| -0.04 | ||||||||
| Vrtání H7 | ||||||||
| M10 x 1 | 1 | 4 | 10 | 37.5 | 6 | 19 | 21 | - |
| M10 x 1 | 1 | 5 | 10 | 37.5 | 6 | 19 | 21 | - |
| M10 x 1 | 1 | 6 | 10 | 37.5 | 6 | 19 | 21 | - |
| M12 x 1.5 | 1.5 | 5 | 12 | 47 | 8 | 26 | 26 | 32 |
| M12 x 1.5 | 1.5 | 6 | 12 | 47 | 8 | 26 | 26 | 32 |
| M12 x 1.5 | 1.5 | 8 | 12 | 47 | 8 | 26 | 26 | 32 |
| M16 x 1.5 | 1.5 | 6 | 16 | 56 | 10 | 30 | 32 | 42 |
| M16 x 1.5 | 1.5 | 8 | 16 | 56 | 10 | 30 | 32 | 42 |
| M16 x 1.5 | 1.5 | 10 | 16 | 56 | 10 | 30 | 32 | 42 |
| M20 x 1.5 | 1.5 | 8 | 20 | 69 | 12 | 36 | 37 | 52 |
| M20 x 1.5 | 1.5 | 10 | 20 | 69 | 12 | 36 | 37 | 52 |
| M20 x 1.5 | 1.5 | 12 | 20 | 69 | 12 | 36 | 37 | 52 |
Popis
Indexový píst je typ uzamykacího zařízení. Skládá se z knoflíku, pouzdra se závitem, vnitřního kolíku a pružiny, je zapotřebí indexový plunžr, po vytažení knoflíku se kolík zasune do pouzdra a přípravek lze znovu umístit. Knoflík se uvolní, pak se čep vysune, aby se vložil do polohy a zajistil přípravek.
Většina indexových plunžrů ve Wuxi Sunny má dva typy, jeden je plunžrový s aretací, knoflík se může otočit o 90°, aby byl kolík zasunutý a nevysouval se do přední polohy. Tento zajišťovací píst se používá v aplikacích s vysokým pákovým efektem. Druhý typ pístu nemá zajišťovací píst, tento typ pístu se používá, když píst nemusí zůstat zatažený. Běžně se používá v průmyslových zařízeních pro polohování nebo držení.
Wxsunny nabízí řadu indexovacích pístů s kuželovým nebo kulovým hrotem.
Indexovací píst je vyroben z tvrzené oceli, nerezové oceli,
Indexový píst z nerezové oceli je pro venkovní použití, má skvělé vlastnosti proti korozi, zatímco kalená ocel snese větší sílu.
Různé tvary indexovacího pístu jsou k dispozici ve wuxi sunny, my máme T rukojeť, L rukojeť, tažný kroužek, rýhovaný knoflík, delší nebo krátké indexování.
Průměr je dodáván v M6-M16 (průměr kolíku od 3 mm do 12 mm), máme běžné modely na skladě a můžeme je přizpůsobit vašim požadavkům.
Kromě indexovacích plunžrů nabízí wxsunny také následující kolíky
Drátěný pojistný kolík
Závěsný čep
Lynch pin
Jarní kolík
Válcový čep
